瓷绝缘子配线

    瓷绝缘子配线适用于容量较大且比较潮湿的场合。室内配线用低压瓷绝缘子，一般有鼓形瓷绝缘子（又称瓷柱）、蝶式瓷绝缘子（又称茶台式瓷绝缘子）和针式瓷绝缘子（又称伞形瓷绝缘子）等，瓷绝缘子配线的步骤如下：

    1．定位

    按施工图确定灯具、开关、插座和配电箱等设备的位置，然后再确定导线的敷设位置、穿过楼板的位置及起始、转角、终端夹板的固定位置，最后确定中间夹板的位置。在开关、插座和灯具附近约50mm处，都应安装一副夹板。

    2．划线

    如图3-69所示，用粉线袋划出导线敷设的路径，再用铅笔或粉笔划出瓷绝缘子位置。然后在每个开关、灯具和插座等固定点的中心处划一个“×”号。

    3．凿眼

    在砖墙上凿眼的方法如图3 70所示，可用小扁钢凿或电钻（钻头采用特种合金钢），孔眼要外小内大，孔深可按实际需要确定。

    在混凝土墙上凿眼如图3-71所示，可采用麻线凿或冲击钻，边敲边转动麻线凿。



图3 69划线



图3 70在砖墙上凿眼



图3 71在混凝土墙上凿眼

    4．埋设紧固件

    在孔眼中洒水淋湿，埋设木榫或缠有铁丝的木螺钉，然后用水泥砂浆填平，当水泥砂浆干燥至相当硬度后，旋出木螺钉，如图3-72所示。

    5．固定瓷绝缘子

    (1)在木结构上固定瓷绝缘子，可用木螺钉直接旋入，如图3 73所示。

    (2)在砖墙上固定瓷绝缘子，可用预埋木榫和木螺钉固定，如图3-74所示。



图3 72埋设紧固件



图3 73在木结构上固定瓷绝缘子



图3-74在砖墙上固定瓷绝缘子

    (3)在混凝土墙上固定瓷绝缘子，可用缠有铁丝的木螺钉（如图3-75所示）和膨胀螺栓来固定鼓形瓷绝缘子，也可用预埋的支架和螺栓来固定鼓形瓷绝缘子、蝶式瓷绝缘子或针式瓷绝缘子，还可用环氧树脂粘结剂来固定瓷绝缘子，如图3 76所示。



图3 75  缠有铁丝的木螺钉



图3—76  用环氧树脂粘结剂固定瓷绝缘子

    6.导线的敷设

    (1)在建筑物侧面或斜面配线时，应将导线绑扎在瓷绝缘子的上方，如图3-77所示。



图3 77  瓷绝缘子在建筑物侧面或斜面的配线

    (2)如果导线在同一平面内转弯，则应将瓷绝缘子装在导线转弯拐角的内侧，如图3-78所示。

    (3)如果导线在不同平面转弯，则应在凸角的两面上装设两个瓷绝缘子，如图3 79所示。

    (4)线路分支时，必须在分支点处安装瓷绝缘子来支持导线；线路互相交叉时，应在交叉部位的导线上套瓷管保护，如图3-80所示。

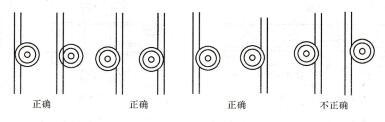

    (5)平行的两根导线，应位于两瓷绝缘子的同一侧，或位于两瓷绝缘子的外侧，而不应位于两瓷绝缘子的内侧，如图3-81所示。

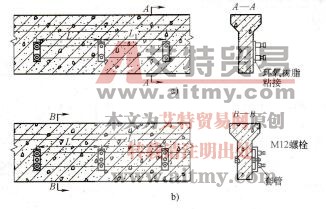

    (6)沿梁瓷绝缘子配线施工如图3-82所示，通常应在预制梁时预埋短管或缠有铁丝的木螺钉。



图3 78瓷绝缘子在同一平面内的转弯配线



图3 79瓷绝缘子在不同平面上的转弯配线



图3 80线路的分支或交叉配线



图3-81  平行导线的敷设位置



图3 82沿梁瓷绝缘子配线

    (7)导线穿过墙面、导线与水管交叉、导线与热量管道交叉，应按如图3-83所示的方法施工。

    (8)导线的丁字形配线、拐角配线、交叉配线、导线进入插座的配线都应按如图3-84所示的方法施工。



图3 83  瓷绝缘子配线时与管道交叉时的处理



图3 84瓷绝缘子配线

    7．导线的绑扎

    (1)直线段导线的绑扎。鼓形和蝶形瓷绝缘子配线的直线段绑扎，可根据导线截面确定。截面为6mm2及以下的导线可采用单花绑法，截面为10mm2及以上的导线采用双花绑法。绑扎步骤分别如图3-85和图3 86所示。



图3 85单花绑扎步骤



图3-86  双花绑扎步骤

    (2)终端导线的绑扎。终端导线的绑扎可用回头线绑扎，如图3-87所示。绑扎线宜用绝缘线，绑扎线的线径和绑扎圈数见表3-8。



图3 87终端导线的绑扎

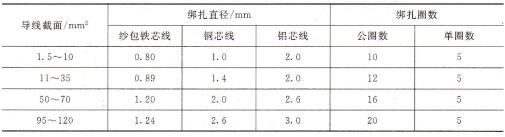

表3-8  绑扎线的线径和绑扎圈数
