配电柜(箱)内的接线端子松动、配线凌乱原因分析及防治措施

    现象：

   (1)柜（箱）内开关设备的接线端子，与相连接导线截面积不匹配，个别处电气间隔和爬电距离小于规范规定。

   (2)柜（箱）内不按规定的导线颜色配线（图1），保护地线使用黑色的导线，零线也使用黑色的导线。

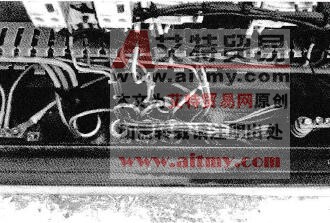

    图1    不按规定配线

   (3)导线接线端子压接不牢。

   (4)电缆进出金属配电柜（箱）处，相线单独穿孔敷设。

   (5)柜（箱）内低压电缆未加固定，线路不整齐。如图2所示。

    图2    柜底管口没有封堵，且线路不整齐

    原因分析：

   (1)接线端子与相连接导线截面积不匹配，如导线大而端子小，难以保证线路的截面积；电气间隔和爬电距离小，设备的绝缘强度不符合要求。

   (2)柜（箱）内的导线颜色未按要求配置，导线颜色混乱或无相色标识（图3），难以区分其代表的功能．对导线的识别、维护、检修造成困难。

    图3    箱柜内母排无相色标识

   (3)导线的连接端子缺平垫圈、弹簧垫圈，使导线的连接不牢固。

   (4)相线单独穿孔进出金属配电箱，会造成涡流损耗。

   (5)柜（箱）内低压电缆未固定好，可能会使端子受力，造成线路连接松动。

    防治措施：

   (1)接线端子与导线应相匹配．单股导线或多股导线的连接工艺符合要求；电气间隔和爬电距离应达要求，即在设备接线盒内裸露的不同导线间和导线对地间最小距离应大于8mm，否则应采取绝缘防护措施。

   (2)导线的颜色要符合要求，交流三相电中，A相导线的颜色为黄色，B相为绿色，C相为红色，地线应使用黄绿相间导线，零线应使用淡蓝色的导线。

   (3)压板连接时压紧无松动；螺栓连接时，接线端子的平垫圈、弹簧垫圈应齐全，并拧紧螺母，使其连接可靠。

   (4)交流三相电源的电线、电缆进出金属配电箱时，不能分相单独穿孔敷设，避免出现涡流损耗。

   (5)加强施工管理，应有交接验收和质量检查制度，对未同定的电缆按规范规定重新固定牢靠。
