铝芯导线的封端

    铝芯导线一般采用铝接线端子压接法进行封端。铝接线端子的外形及规格如图3-19所示，其各部分尺寸见表3-4。

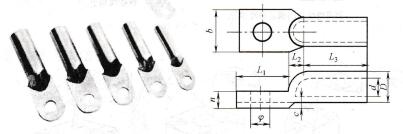

图3 19  铝接线端子的外形及规格

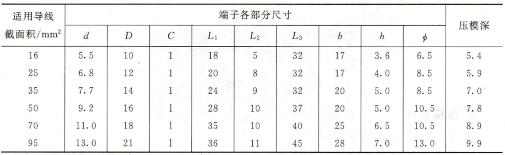

表3-4铝接线端子尺寸   (单位：mm)



    铝芯导线用压接法进行封端的方法如图3-20所示，其步骤如下：



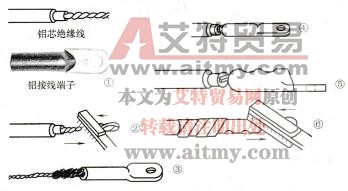

图3 20铝芯导线用压接法进行封端的方法

    ①根据铝芯导线的截面积查表3-4，选用合适的铝接线端子，然后剥去芯线端部绝缘层。

    ②刷去铝芯导线表面氧化层并涂上石英粉  凡士林油膏。

    ③刷去铝接线端子内壁氧化层并涂上石英粉  凡士林油膏。

    ④铝芯导线要插到孔底。

    ⑤用压接钳在铝接线端子正面压两个坑，先压靠近插接孔处的第一个坑，再压第二个坑，压坑的尺寸见表3 5。

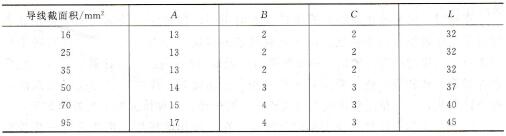

表3-5铝接线端子压坑的尺寸   (单位：mm)



    ⑥在剖去绝缘层的铝芯导线和铝接线端子根部包上绝缘带（绝缘带要从导线绝缘层包起），并刷去接线端子表面的氧化层。
