铜芯导线的封端

    1．锡焊封端

    如图3-17所示，其步骤如下：

    ①剥离铜芯导线端部分绝缘层，除去芯线表面和接线端子内壁的氧化膜，涂以无酸焊锡膏。

    ②用一根粗铁丝系住铜接线端子，使插线孔口朝上并放到火里加热。

    ③把锡条插在铜接线端子的插线孔内，使锡受热后溶解在插线孔内。

    ④把芯线的端部插入接线端子的插线孔内，上下插拉几次后把芯线插到孔底。

    ⑤平稳而缓慢地把粗铁丝和接线端子浸到冷水里，使液态锡凝固，芯线焊牢。

    ⑥用锉刀把铜接线端子表面的焊锡除去，用砂布打光后包上绝缘带，即可与电器接线柱连

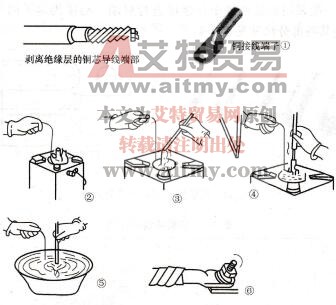

图3 -17  铜芯导线锡焊封端的方法

    2．压接封端

    如图3-18所示，其步骤如下：

①    ①把剥去绝缘层并涂上石英粉一凡士林油膏的芯线插入内壁，并在铜接线端子孔内涂上石英粉凡士林。

②   ② 用压接钳进行压接，在铜接线端子的正面压两个坑，先压外坑，再压内坑，两个坑要在一条直线上。

③    ③从导线绝缘层至铜接线端子根部包上绝缘带。



图3 -18铜芯导线压接封端
