架空线路的常用材料有哪些

    (1)导线材料：

   1)铝绞线型号为LJ-□。

   2)钢芯铝绞线型号为LGJ-□。

   3)玻璃丝编织铝芯橡皮绝缘线的型号为BBLX-□。

   4)玻璃丝编织铜芯橡皮绝缘线的型号为BBX-□。

   5)玻璃丝编织铝芯塑料绝缘线的型号为BBLV-□。

   6)玻璃丝编织铜芯塑料绝缘线的型号为BBV-□。

   (2)绝缘子：低压针式绝缘子的型号有PD-1（或2、3），数字是绝缘子的代号，1号相对最大，按导线的截面选定，可参考表8-7。

    绝缘子代号还有：Q-加强绝缘子；W-弯脚；X-悬式绝缘子；J-拉紧绝缘子；T-铁横担直脚；E-蝶式等。

    低压蝶式绝缘子的型号为ED，高压蝶式绝缘子的型号为E10，10表示10kV。

    表8-7    导线截面与绝缘子型号

    悬式绝缘子串的数量和电压的关系见表8-8。

    表8-8    绝缘子串与电压的关系

   (3)横担：横担按材质分有木质、铁质、陶瓷三种，建筑工程中常用铁横担长度见表8-9。

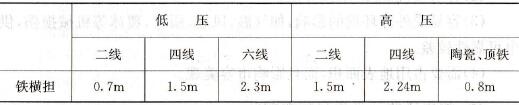

    表8-9    高、低压对应的铁横担长度

   (4)电杆：电杆按电压分为高压电杆和低压电杆。按材质分为木杆、钢筋混凝土杆、金属塔杆。按其功能可分为直线杆、转角杆、终点杆、跨越杆、耐张杆、分支杆和戗杆等。

   (5)电杆拉线：拉线坑一般深1～1. 5m，常按1.2m计算。电气定额中把拉线分为普通拉线、水平拉线、V和Y型拉线、弓形拉线等。
