试述热轧、正火钢厚壁压力容器的一般焊接工艺

    以壁厚70mm19Mn6钢75t次高压循环流化床锅炉锅筒焊接为例。采用国内锅炉厂传统的纵缝双面埋弧焊，环缝内焊条电弧焊打底，外碳弧气刨清根后埋弧焊工艺。

    母材化学成分和力学性能见表3-60。焊接坡口如图3-33所示。焊接参数见表3-61。焊后立即进行(250～300)℃×2h消氢处埋，然后进行(600~640)℃×3h消除应力退火。

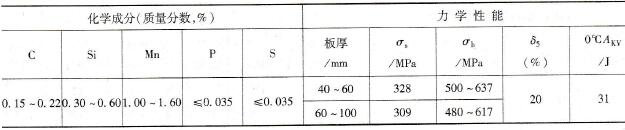

    表3-60    19Mn6（德国钢号）化学成分和力学性能

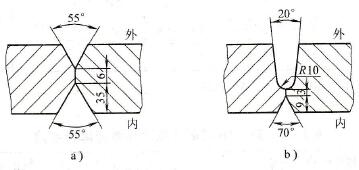

    图3-33    焊接坡口形式

   a)纵缝坡口b）环缝坡口

    表3-61    19Mn6钢厚壁锅筒焊接参数

（部分原创文章应编辑稿费需求，每篇需要收取2元的稿费，如需查看全文请联系客服索取，谢谢理解！在线客服：）
