热继电器的安装、调试及维护

    1．安装要求

    (1)热继电器安装的方向应与规定的方向相同，倾斜度不应超过5。，连接导线的截面积必须符合规定。

    (2)当热继电器与其他电器装在一起使用时，应尽可能将它装在其他电器的下面，以免动作受发热的影响，热继电器的盖子要盖好。

    (3)连接导线一般选用铜线，以免影响热元件的热状态。

    (4)接线螺钉要拧紧，使触点接触良好，以免由于螺钉松动而使触点的接触电阻增大，造成热元件温升增高，引起保护特性不稳和发生误动作。

    (5)安装完毕及投入运行前，应检查整定电流与实际要求是否相符。

    2．调试

    (1)首先要检查热继电器的热元件的额定电流或调整旋钮电流的调节范围是否与电动机的额定电流相当，若不相当，应更换热元件，重新进行调试或转动调整旋钮的刻度使其符合要求。

    (2)动作机构应工作可靠，一般可用手拨动几次进行观察，再扣按钮应灵活。调整部件若有松动，应予以紧固并重新进行调试。

    (3)多极继电器调整时，先将刻度盘对准所需要整定的电流值，再对各极分别进行快速调试，并适当增大试验电流，一般为1.2倍的额定电流，持续时间约为30min，最后将多极串联起来进行试验，若动作时间不符合要求，应同时对各极进行微调。

    (4)试验时，将各相热元件串联，向热继电器通入1.05倍的额定电流，待发热后，再将电流增加到1.2倍的额定电流，约2～3min，旋动电流调节凸轮使热继电器动作，这时的动作电流即为热继电器的整定电流。

    3．维护

(1)应定期用布擦净尘埃和污垢，使双金属片保持原有光泽，若有锈迹，可用布蘸汽油轻轻擦除，但不应用砂纸磨光。

    (2)接线螺钉必须拧紧，触点应接触良好，盖板要盖好。

    (3)定期通电校验，在设备发生事故而产生较大短路电流时，应检查热元件

和双金属片是否有明显变形，如果变形，应通电试验，可进行调整，但不准弯折

双金属片。

    (4)检查热元件时，不应将热元件取下，只能打开盖子进行观察。

    4．热继电器的常见故障及排除方法

    热继电器的常见故障及排除方法见表6-2。

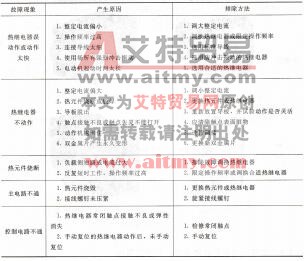

表6-2热继电器的常见故障及排除方法
