并联电容器的工作原理

无功补偿提高功率因数最常用的方法是在电路中安装并联电容器（移向电容器），用于补偿电力系统中感性负荷的无功功率。如图6-17所示为电容器外形。

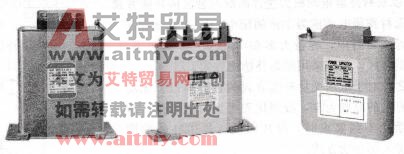

图6-17  电容器

在交流电路中，纯电阻的负载电流和电压同相位；纯电感的负载电流滞后电压90°；纯电容的负载电流超前电压90°。也就是说，纯电容和纯电感电路中的电流相位差为180°，它们能够相互抵消。

电力系统中的负荷，大部分是电感性的，因此总电流将滞后电压一个角度，当把电容器并联于感性负载电路中时，电容电流与电感电流在相位上恰好相反，从而可以抵消一部分感性电流，也即补偿了一部分无功电流。如果电容补偿得当，功率因数可以提高至1．0，这就是并联补偿的原理。因此，并联补偿的主要目的是提高功率因数。
