荧光灯的构造

荧光灯是由灯管、辉光启动器和镇流器三个主要部件组成的。灯管由灯头、灯丝和玻璃管组成，如图7-6所示。玻璃管的两端各装有一个由钨丝绕成的灯丝，丝表面涂有氧化钡，灯丝烧热后易发射电子。灯丝两端引在两极上，同外电路相接。灯管内壁涂有荧光粉，管内抽成真空，充少量贡气和氩气。



图7-6荧光灯的结构

镇流器由硅钢片铁心及绕在铁心上的电感线圈组成，如图7-7所示。其作用为：在起动时限制预热电流，并在辉光启动器配合下产生瞬时600V以上高压，促使灯管放电；在工作时限制流过灯管的电流，起镇流作用。



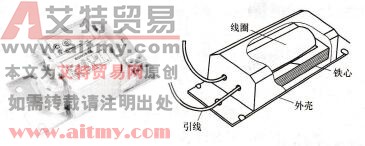

图7 7镇流器及其结构

辉光启动器由一个充有氖气的封闭玻璃泡和一个纸质电容器组成，如图7-8所示。其作用是自动控制阴极预热的时间，使电路接通和自动断开。



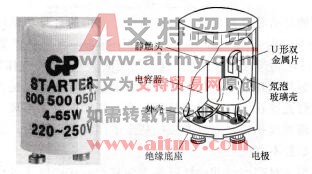

图7-8启动器及其结构
