电能表的接线

来源:艾特贸易2018-01-31

简介1.单相电能表的直接接线线路 如果线路负载不超过单相电能表的最大电流.可将单相电能表直接接于线路上测量,如图 8-6所示。 接线时,电压、电流线圈标有 “·”或“*”的一端应


    1.单相电能表的直接接线线路

    如果线路负载不超过单相电能表的最大电流.可将单相电能表直接接于线路上测量,如图8-6所示。

接线时,电压、电流线圈标有“·”或“*”的一端应接在电源一端,另一端应接在负载端。单相电能表接线盒有4个接线端子,从左到右依次为1、2、3、4,其中相线的进线接端子1,中性线进线接端子3,中性线出线接端子4,相线与中性线不可接反。另外在端子1、2之间有一附加端子,它是表内电压线圈的端子,通过一个电压连片(电压小钩)与端子1相连,此电压连片不可拆开。

 图8-6单相电能表的接线

8-6单相电能表的接线

    2.单相电能表经电流互感器的接线线路

    如果被测线路电流超过电能表的最高限值,则要通过电流互感器来扩大量程,其常用接法有两种。

    如图8-7a所示的接法,电流互感器一次侧串联于被测电路,相线的进线接L1端,相线的出线接L2端,这样通过电流互感器的一次电流就是被测电路的实际电流;同时1号端子应与相线连接,以提供电能表计量所需的电压;但由于电压连片没有拆开,电流互感器二次侧的K2不能接地,否则会烧坏电能表。

如图8-7b所示的连接法.电流互感器二次侧的K1接在1号端子,K2接在2号端子,由于已将电压连片拆开,1、2间的附加端子应接电源相线的L1端,以提供电压线圈工作所需的电压,同时电流互感器二次侧的K2应接地,以保证电流互感器及用电线路的安全。

因电能表的电压绕组和电流绕组是有极性的,故上述两种接法中,电源相线输入端L1、L2与二次侧K1、K2的首端和尾端不能接错,即将两个绕组的同极性端与电源电压、电流的两个同极性端相连,电能表才能正常运转,否则电能表会倒转。

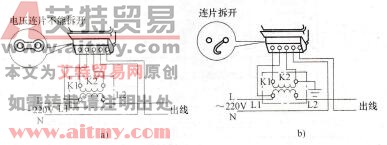

 图8-7 单相电能表经电流互感器的接线线路及接线方法

8-7  单相电能表经电流互感器的接线线路及接线方法

    a)连接片没有拆开时的接法  b)连接片拆开时的接法

    经电流互感器接线的电能表,用户实际使用的电量为电流表读数乘以电流互感器的电流比。例如,一个月内额定电流为5A的电能表显示的用电量为25kW·h,电流互感器的电流比为200/5=40,则该用户本月实际用电量为40×25kW·h =1000kW·h。

    3.三相四线制电能表直接接线线路及接线方法

在低压线路中,如果线路的负载电流不大于电能表的量程.可将三相四线制电能表直接接在被测线路上,其接线方法如图8-8所示。

 图8-8三相四线制电能表直接接线线路

8-8三相四线制电能表直接接线线路

    4.三相四线制电能表经电压、电流互感器的接线线路及接线方法

测量高压三相四线制线路的电能时,由于线路电压高、电流大,电能表不能直接接入线路,所以必须通过电压互感器将高压变为电能表的额定电压,将大电流经电流互感器转换为小电流,并将电压、电流互感器二次绕组可靠接地。其接线线路如图8-9所示,其接线方法如图8-10所示。

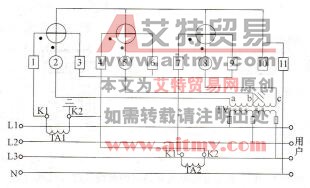

 图8-9 三相四线制电能表经电压、电流互感器的接线线路

8-9 三相四线制电能表经电压、电流互感器的接线线路

 图8 -10三相四线制电能表经电流、电压互感器的接线方法

8 -10三相四线制电能表经电流、电压互感器的接线方法
