插座相关知识点

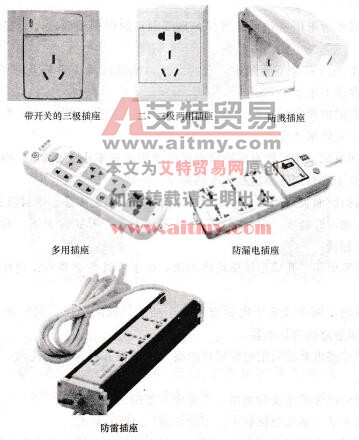

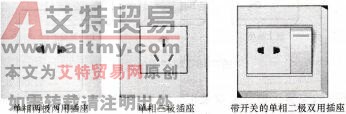

如图7-18所示为常用插座的外形。



图7-18常用插座



图7 -18常用插座（续）

    1．插座的安装要求

    (1)当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座，配套的插头应按交流、直流或不同电压等级区别使用。

    (2)单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。

    (3)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线应接在上孔。插座的接地端子不与零线端子连接，同一场所的三相插座，接线的相序应一致。

    (4)接地(PE)或接零(PEN)线，在插座间不能串联连接。

    (5)当接插有触电危险的家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。

    (6)潮湿场所采用密封型并带保护地线触点的保护型插座，其安装高度不低于1. 5m。

    (7)当不采用安全型插座时，在托儿所、幼儿园及小学等儿童活动的场所，插座的安装高度不小于1. 8m。

    (8)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。

    (9)车间及试（实）验室的插座安装高度距地面不小于0.3m;特殊场所暗装插座不小于0.15m;同一室内插座安装高度应一致。

    (10)地插座面板与地面齐平或紧贴地面，盖板固定牢靠，密封应良好。

    (11)三相四孔插座，保护接地孔为上孔，其余三孔按左、下、右分别为L1、L2、L3的三相线。

    (12)圆形单相三孔等距插座均已淘汰，由于不具备必要的安全性，一律禁止使用。

    (13)不能使两个或几个电器合用一个插头，或两副插头共同插在一个插座内，以免发生短路或烧坏电器。

    (14)严禁将电器的两根电源引线的线头直接插在插座的插孔内，以防止发生短路或触电。

    (15)插销损坏后应及时更换，不能凑合使用。

    (16)插头插入插座要插到底，不能外露，以防止触电。

    (17)经常检查插销是否完好，插头或插座接线端的插头有无松弛现象。

    2．插座的安装

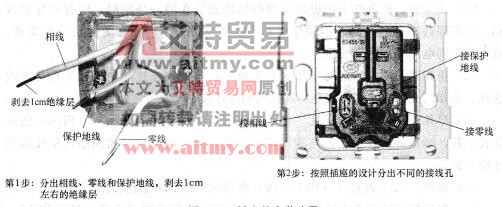

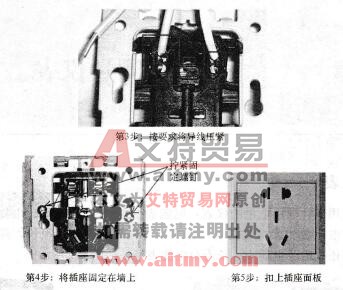

插座的安装方法与开关基本相同，图7-19所示为插座的安装步骤。



图7 -19插座的安装步骤



图7-19插座的安装步骤（续）
