绝缘电阻表

绝缘电阻表俗称兆欧表或摇表，如图8-26所示，主要用于测量和检验电气设备、电机、变压器、输电线和电缆等器材的绝缘电阻。



图8-26  绝缘电阻表

    1．绝缘电阻表的短路试验

如图8-27所示，在仪表停转的情况下，将L与E两接线柱短接，缓慢转动摇柄，如果表针指在“O”位，表示正常，否则应进行必要的检修。



图8-27  绝缘电阻表的短路试验

    2．绝缘电阻表的开路试验

如图8-28所示，将绝缘电阻表水平放置，未接线或L、E两端子的测试线处于开路状态下，摇动手柄有手沉感，转动摇柄至额定转速，如表针指在“。。”附近，则说明绝缘电阻表基本正常，否则应进行必要的检修。



图8-28绝缘电阻表的开路试验

    3．对地绝缘电阻的测量

使用绝缘电阻表测量线路的对地绝缘电阻时．其接线方法如图8-29所示。使用绝缘电阻表测量电机的对地绝缘电阻时，其接线方法如图8-30所示。使用绝缘电阻表测量电缆的绝缘电阻时，其接线方法如图8-31所示。



图8-29  用绝缘电阻表测量

  线路的对地绝缘电阻



图8-30用绝缘电阻表测量

  电机的对地绝缘电阻

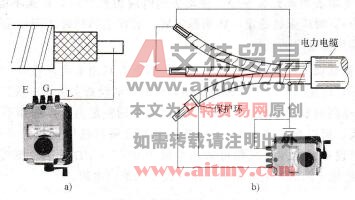

图8-31  用绝缘电阻表测量电缆的绝缘电阻

a)线芯对外皮的接地b）检查表面泄露的接地

    使用绝缘电阻表测量电容器的绝缘电阻的方法是：用表的E接线柱接电容器的金属外壳，用裸导线将所有出现的瓷套管缠绕后，接表的G接线柱，用绝缘夹钳夹起L线，把绝缘电阻表的手柄摇到120r／min时，就可以将L线搭接在任一电极上，等指针稳定后就可以读数了。应当注意的是：只能测试电容器的极对地的绝缘电阻，不能测量极与极之间的绝缘电阻，因为电容器的极间摇测，实际上是对电容器充电，无法测量其绝缘电阻。

    4．注意事项

    1)在使用绝缘电阻表前，必须对仪表进行一次必要的外观检查，其接线端子应完好无损，表盘刻度要清晰，玻璃罩应完好；表针应无扭曲，平放时表针应偏向“∞”一侧，水平方向摆动时表针应随之摆动且无任何障碍。

2)检查绝缘电阻的引线是否合格，最好使用专用测试线，如果没有专用线，可使用绝缘良好的两根单芯多股软线，不能使用双股麻花线、平行线，禁止将两根引线缠绕或靠在一起使用。

    3)接好绝缘电阻的接线柱：E-接地；L-接线路；G-接屏蔽环。在接线时，应将被试电气设备的通电部分接在L上，被测物的接地端或机壳与绝缘电阻表的E连接，被测设备的保护屏蔽部分或其他不参与测量的部分接在G，以消除测量误差。

    4)不要在雷雨时使用绝缘电阻表，被测物的表面应擦干净，如果被测物内有可燃性气体还应放尽，以免引起爆炸。对电容器、大型变压器、电缆等电容量较大的设备还需对地充分放电；对供电线路则要经过验电，在有可能产生感应电压的线路上测量绝缘电阻前，另外一条线路也必须停电。测量电子成套设备的绝缘电阻时，应将连接回路与电子控制单元分开，电子控制单元要用万用表的欧姆挡测量检查（由于电子元器件的耐压低），连接回路用绝缘电阻表测量。

    5)绝缘电阻表的放置要平稳，摇动手柄时应由慢到快，转速不能时快时慢，当达到120r／min时应保持稳定，转速稳定后，表盘上的指针才能稳定，表针的指示就是测得的绝缘电阻的阻值。

    6)如果被试设备在户外较高的构架上，邻近有其他带电设备时，要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成事故。

    7)为了提高测量的准确度，要根据被测对象的额定电压，选择不同电压等级的绝缘电阻表，可以参考表8-2。一般低压电器设备可选用量程为0～200MΩ的表，高压电器设备或电缆、线路可选用量程为0～200MΩ的表。刻度从1MΩ或2MΩ起始的绝缘电阻表不宜测量低压电气设备的绝缘电阻。

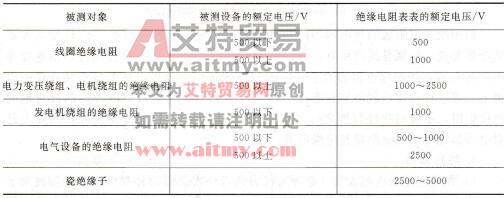

表8-2绝缘电阻表的选择



    8)测量期间，由于绝缘电阻手摇发电机能产生几百伏甚至几千伏的直流电压，所以千万不能用手触摸表的接线端钮和测试端。

9)绝缘电阻表用完后应存放在干燥常温下，以免内部绕组或零件受潮腐蚀而损坏。
