数字式万用表

数字式万用表是采用了大规模集成电路和液晶数字显示技术的仪表，如图8-20所示。数字式万用表具有读数清晰、准确，使用方便、快捷，自动化、智能化程度高，测量速率快和具有完善的保护能力等特点。



图8-20数字式万用表

虽然数字式万用表的种类很多，但其控制面板的标识符号、文字符号的含义是基本相同的，可以参考表8-1来了解其基本意义。

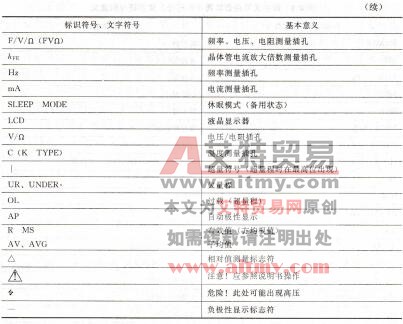

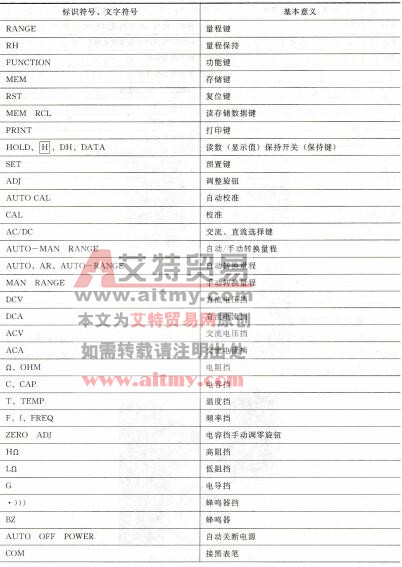

表8-1  数字式万用表常用标识符号、文字符号的意义



    1．直流电压的测量

如图8-21所示为直流电压的测量方法，虽然数字式万用表有自动转换极性的功能，但最好还是用万用表的红表笔接被测电压的正极，黑表笔接被测电压的负极，这样可以减小测量误差。



图8-21  直流电压的测量

    测量时，首先将红表笔插入v/Ω插孔，黑表笔插入COM插孔，然后将量程开关置于“V”（或DCV挡）范围内合适的测量挡位上，这样就可以进行测量了。

    2．交流电压的测量

    在使用数字式万用表测量交流电压时，为了消除万用表输入端对地分布电容的影响，减小测量误差，最好把黑表笔接到被测电压的低电位端，像220V的零线端，被测交流信号的公共端等。

测量时，首先将红表笔插入V/Ω插孔，黑表笔插入COM插孔，然后将量程开关置于“V”（或ACV挡）范围内合适的测量挡位上，这样就可以进行测量了，如图8-22所示。



图8-22  交流电压的测量

    3．电阻的测量

    使用数字式万用表测量电阻的方法如下：

    (1)测量电阻时，被测电路必须要停电，若是带电测量很容易损坏仪表。电阻挡量程的大小要根据被测值的大小进行合理的选择，在测量时，如果显示器显示的数字是“1”，则表明被测量已经超过了所需的量程，此时要重新调整后再进行测量。

    (2)使用200Ω电阻挡测量电阻时，应先将两支表笔短路，测出两支表笔的引线电阻值，如图8-23所示，然后再进行电阻的测量，每次测量的实际电阻值就是显示器的显示数值再减去表笔引线电阻值。而使用200Ω以上的电阻挡测量时，其引线电阻值则可以忽略不计。

(3)在测量电阻时，两只手不能同时碰触两表笔的金属部分．特别是测量元器件的电阻时，更不能用手同时捏住两引脚，否则将会引入人体电阻，严重影响测量结果。另外，在测量电阻时，应检查表笔插头与插孔之间接触是否紧密，要防止接触不良现象的发生，以免影响测量结果。



图8-23测量表笔引线的电阻值

    (4)使用2MΩ或以上电阻挡时，显示器的显示值将会出现跳跃现象，要经过几秒钟才能稳定下来，应该等数值稳定后才能读取数值。

    (5)使用200MΩ电阻挡时，由于该挡存在1MΩ的固有零点误差，所以测量的实际值应是显示器的读数减去固有零点误差。比如3%位数字式万用表的零点误差是10个字，若是测量的某电阻值是201. 0MΩ，那么其实际阻值就是200. 0MΩ。

(6)测量电阻时，应将红表笔插入V/Ω插孔，黑表笔插入COM插孔，将量程开关置于“Ω”的范围内并选择所需的量程开关，检测时只需将两支表笔分别接在被测元器件的两端或电路的两端即可，如图8-24所示。



图8-24  电阻的测量

    4．二极管的检测

用万用表检测二极管的方法（图8-25）如下：



图8-25  二极管的检测

    (1)用万用表检测普通二极管时，要用红表笔接被测二极管的正极，黑表笔接被测二极管的负极。

    (2)测量时，如果被测二极管是正常的，当正向偏置时，硅二极管应有0.5～0.7V的正向压降，锗二极管应有0.15～0.3V的正向压降。反向偏置时，硅二极管与锗二极管均使万用表显示溢出符号“1”。

    (3)测量时，如果被测二极管已经被短路击穿，在正反向偏置时万用表均显示“000”；如果被测二极管内部已经开路，在正反向偏置时万用表均显示符号“1”。
