万用表的组成和分类

    (1)万用表的组成。万用表主要由表头、测量线路和转换开关组成，其外形如图1-39所示。

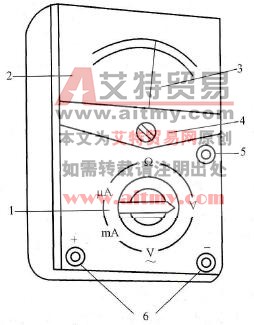

    图1-39    万用表外形

   1-刻度值；2-表盘；3-表头；4-机械调零旋钮；5-电阻挡调零旋钮；6-红(+)黑(-)接线柱

   (2)万用表的分类。万用表按显示方式分为指针式万用表和数字式万用表。

   1)指针式万用表。指针式万用表主要由指示部分、测量电路、转换装置3部分组成。

    2)数字式万用表。数字式万用表采用了大规模集成电路和液晶数字显示技术。与指针式万用表相比，数字式万用表具有许多特有的性能和优点：读数方便、直观，不会产生读数误差；准确度高；体积小，耗电省；功能多。许多数字式万用表还具有测量电容、频率、温度等功能。
