接触器的外形、结构及接线技术方法

    接触器是一种适于远距离、频繁地接通和分断交、直流电路的电器器件。它具有控制容量大、能实现自动控制、使用方便等优点，但不能直接切断故障电流，需与熔断器、热继电器等保护类电器配合使用。

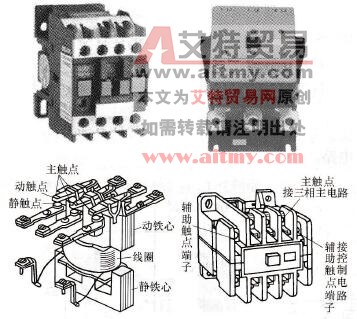

    接触器的外形、结构及接线方法如图1-22所示。从图中可以看出，接触器的触点包括可以通过大电流的主触点和与其同步动作的只能通过小电流的辅助触点。接线时，主触点接在主电路中，辅助触点接在控制同路中，线圈通过按钮及接触器的辅助触点来控制。

    图1-22    接触器的外形、结构及接线方法
