连接片基础知识

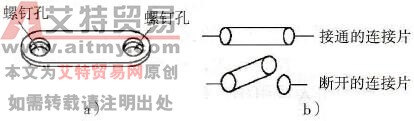

    连接片起电气连接作用，其外形及电路符号如图1-47所示，其文字符号常用X或XB表示。

    图1-47    连接片的外形及电路符号

   a)外形b）电路符号

    连接片的结构很简单，它是在合金金属片的两端开两个小孔，将相邻的接线端子上下连接，这样相连的接线端子两侧的所有导线都是连接关系。

    连接片本身故障很少，多由于两侧接插点或连接螺钉接触不良所致。检测时，用万用表R×1档测量，正常时所连接的端子或插针之间的电阻应为零，否则说明接触不良。

    代换时，应用同型号或额定电压和额定电流接近的连接片代换。
