变压器铁芯在叠装时,硅钢片的接缝方式有哪几种,各有什么特点

来源:艾特贸易2019-03-01

简介变压器叠装时,硅钢片的接缝方式有以下三种。 (1) 直接缝,如图 1 所示。其特点是加工和叠片都比较方便,搭接面积大,因此所叠装的铁芯结构强度好,整体性强,不易变形,但只能

    变压器叠装时,硅钢片的接缝方式有以下三种。

   (1)直接缝,如图1所示。其特点是加工和叠片都比较方便,搭接面积大,因此所叠装的铁芯结构强度好,整体性强,不易变形,但只能用于热轧硅钢片。如用于沿轧制方向磁性能好的冷轧取向硅钢片,由于在接缝处的磁通不是沿轧制方向通过,磁性能变坏,引起空载损耗增加。

   (2)半直半斜接缝,如图2所示。用于冷轧取向硅钢片,此种接缝的特点是直接缝和斜接缝在铁芯叠片中交替出现,芯柱片与铁轭片宽度一致时,斜接缝为45°搭接面积占角部的50%,磁性能比直接缝有明显的改善,结构可靠,剪切和叠积也方便,硅钢片利用率高。但因还有一部分为直接缝,没有完全利用冷轧取向硅钢片的方向性,因此还不能使铁芯的空载损耗降低到最小。

   (3)全斜接缝,如图3所示。为了进一步降低铁芯的空载损耗,充分利用冷轧取向硅钢片的特性,因此应采用全斜接缝,这样可使磁通方向与硅钢片的轧制方向一致,使铁芯损耗达到最小。但这种接缝工艺复杂,叠装的铁芯整体性差。

变压器叠片直接缝

    1    变压器叠片直接缝

变压器叠片半直半斜接缝

    2    变压器叠片半直半斜接缝

变压器叠片全斜拉缝

    3    变压器叠片全斜拉缝

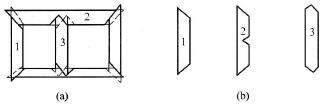

    根据铁芯叠片图画出铁芯叠片形状图如图4所示。

铁芯叠片图

    4    铁芯叠片图

   (a)铁芯叠片图;(b)叠片形状图
