接线端子的外形、结构和电路符号

    接线端子又称端子板，主要用于设备与外电路之间的连接，或设备内部各单元电路之间的连接，因为电气设备的不同部件之间也要通过接线端子来连接。二次回路导线不允许有接头，但测量和试验时又要接入仪器，所以都要用到接线端子。

    接线端子的结构很简单，其外形、结构和电路符号如图1-45所示，其文字符号常用X或XT表示。

    图1-45    接线端子的外形、结构和电路符号

   a)外形b）结构c）电路符号

    接线端子有很多型号，根据电流大小不同有5A、10A、20A、25A、60A、100A、150A几种，选用端子的额定电流应大于实际运行电流；根据作用不同，有普通端子、连接端子、试验端子、终端端子之分。常用端子的外形及特点见表1-3。

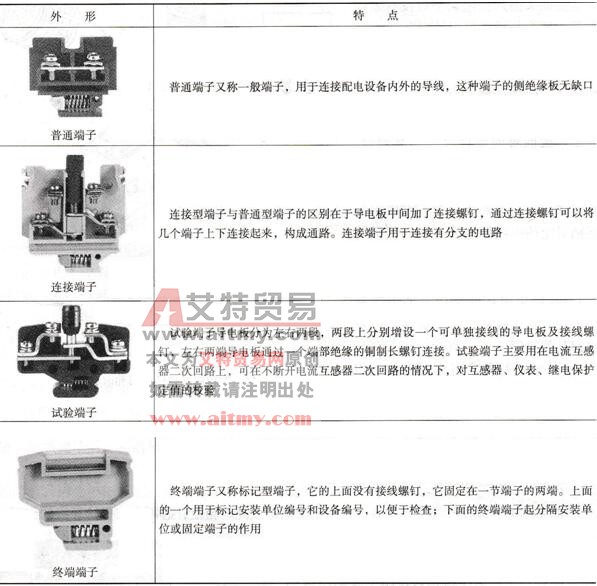

    表1-3    常用端子的外形及特点

    接线端子损坏后，应用同型号或额定电压和额定电流接近的代换，不同额定电流的接线端子一般不能代换。
