电阻器的表示法

    电阻是电子在物体里流动所受到的阻力，电阻器的外形及电路符号如图1-53所示，其单位有Ω、kΩ和MΩ。1MΩ=1000kΩ，1kΩ=1000Ω。

    图1-53    电阻器的外形及电路符号

    一种是将电阻器的阻值直接标注在电阻器上，如图1-54a所示；另一种是用色环表示法来表示电阻器的大小。色环表示法是用不同的颜色表示电阻器阻值的方法，通常，从电阻器的一端依次有四或五道色环，不同的色环所代表的有效数值可以通过下面的口诀来记忆。

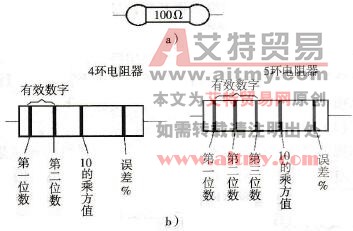

    图1-54    电阻器的表示法

   a)直接标注法b）色环表示法

    棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0

    另外，在电阻器的最后（一般较前面色环的间距大一些）还有金色或银色，它们是表示电阻器误差的百分数，其读数如图1-54b所示。图1-54b中所标10的乘方值即是有效数值后应加“0”的个数。

    例如：某电阻器4个色环依次为棕、绿、黄、银四种颜色，则该电阻器为15×10³Ω，即15k，误差为±10%。又如：某电阻器的色环为蓝、灰、黑、橙、金，则此电阻器为680k，误差为±5%。
