晶体管的结构及符号

    晶体管俗称三极管，它的内部有发射区、基区和集电区3个区，从3个区分别引出发射极e、基极b和集电极c。在3个区的交界面形成两个PN结，在发射区与基区的交界处形成发射结，基区与集电区的交界处形成集电结。

    按内部结构不同，晶体管可分为NPN型和PNP型两大类，它们的内部结构和图形符号如图1-71所示。电路符号中有一个箭头代表的是发射极，箭头朝外的是NPN型，箭头朝内的是PNP型。

    图1-71    晶体管的内部结构和图形符号

   a) PNP型；b）NPN型

    晶体管按所用材料分为锗管和硅管；按工作频率分为低频管和高频管；按用途分为普通管和开关管；按封装形式有金属封装、塑料封装、玻璃壳封装、表面封装（贴片式）等。常用晶体管的外形及特点见表1-6。

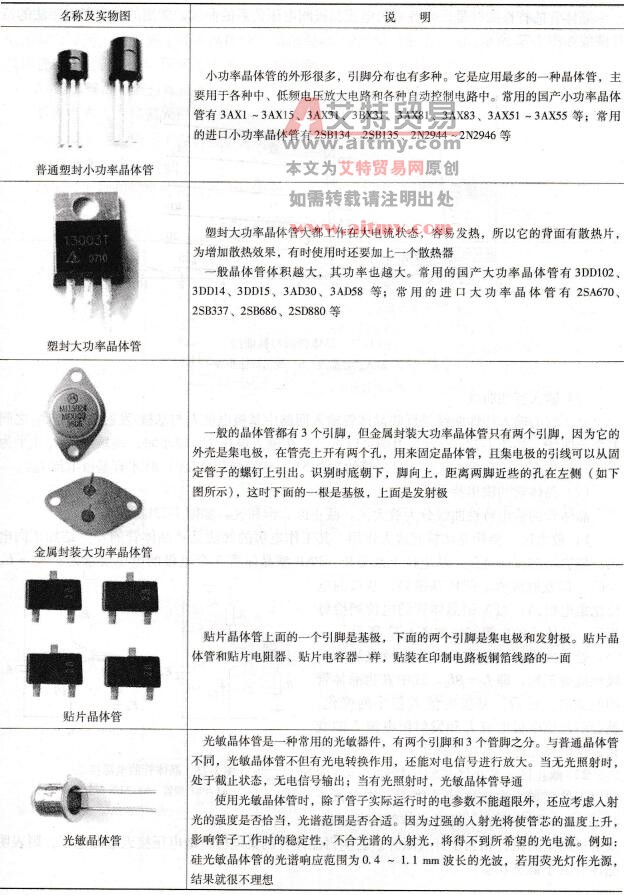

    表1-6    常用晶体管的外形及特点
