二极管的特性曲线

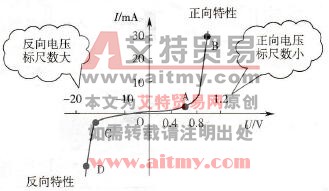

    二极管的特性曲线是反映二极管两端电压与流过二极管的电流对应关系的曲线，如图1-67所示。二极管怎样才能导通，怎样才能截止，都可以通过其特性曲线反映出来。

    图1-67    二极管的特性曲线

   (1)正向特性

    正向特性曲线位于图中横轴的上侧。当外加正向电压较小时，二极管呈现的电阻较大，正向电流接近于零，如图1-67所示的OA段。当正向电压超过其死区电压（硅管0.5~0. 7V，锗管0.2~0.3V）以后，二极管才能导通，如图1-67所示的AB段。二极管导通后，其电流在相当大的范围内变化，而电压仍不变。注意：二极管在正向工作时，正向电流不能超过允许值，以免烧坏管子。

   (2)反向特性

    反向特性曲线位于横轴的下侧。二极管加反向电压时，在相当大的范围内，其电阻很大，只有很小的反向电流，如图1-67所示的OC段，此段称为反向截止区。

    二极管的反向电压超过一定值时，就会使二极管击穿，反向电流迅速升高，如图1-67所示的CD段称为反向击穿区，C点对应的电压即为反向击穿电压URM。因此，要使用或替换的二极管，其反向击穿电压必须高于电路中可能出现的电压值。
