电感器的外形、单位及作用

1．电感器的外形、单位及作用

(1)电感器的外形、单位

电感器又称电感或电感线圈，它是用漆包线绕在磁心或铁心上构成的，起通直流、阻交流的作用，是常用的电子元器件之一，其外形如图1-63所示。电感器的单位有：亨(H)、毫亨(mH)和微亨(μH)，1H=1000mH，1mH=1000μH。

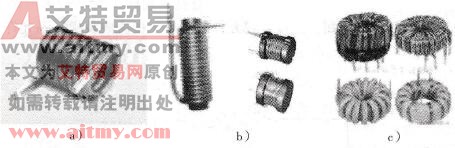

图1-63 电感器的外形

a)空心电感器b）磁心电感器c）环形电感器

(2)电感器的作用

1)滤波。电感器有通直流、阻交流的电特性，而电容器有隔直流、通交流的特性，如果将两者配合使用就可以构成滤波器，以滤除脉动直流中的交流成分。

2)与电容器构成谐振电路。电感器和电容器都是储能元件，如果将两者按一定关系连接起来，可构成谐振电路，用于选频或产生自激振荡。

3)利用电磁感应特性制成各种磁性元件，如磁头、电磁铁等。

2．电阻器、电容器、电感器对交、直流信号的阻碍作用（特性）比较

电阻器对交、直流电具有相同的阻碍作用：电容器有隔盲流、通交流的特性；电感器有通直流、阻交流的特性，电感器的这一特性与电容器刚好相反。

3．检查电感器

(1)检查外观

电感器绕线不应松散或变形，外皮不应有破皮，磁心应转动灵活但不应有破损、松动现象。

(2)检查电感器的电阻

如图1-64所示，将万用表置于合适的电阻档，两表笔分别测量电感器的两引脚，一般高频电感器的电阻为零至几欧；中频电感器的电阻为几十欧至几百欧；低频电感器的电阻为几百欧至几千欧。如果万用表表针不动，说明电感器开路。

图1-64 检查电感器的电阻

(3)检查电感器的绝缘

对于有铁心的电感器，用万用表R×10k档测量电感器引出线与铁心间的电阻应为“∞”，否则表明所测电感器绝缘不良。
