电容器的简易测试

    如图1-62所示，用万用表R×10k档、R×1k档或R×100档（电容大时可放低档位），两表笔接电容器两引脚。正常情况下，刚接触两引脚时，表头立即向右摆动一下，然后向左缓慢地返回，且电容量越大，表针右偏越大，向左返回也越慢，如图1-62a所示。再将两表笔对调，重复上述测试，现象同上。若表针偏转后返回到某一较小的标度值，则表明此电容器漏电，如图1-62b所示。若表针向右偏转后不返回，一直指“0”，则表明电容器击穿短路，如图1-62c所示。若测量时表针不动，说明该电容器断路，如图1-62d所示。

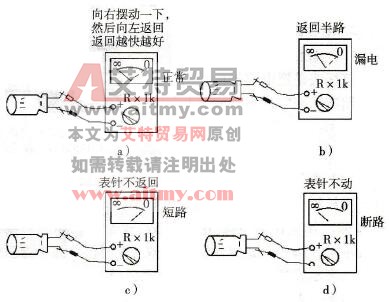

    图1-62    电容器的简易测试

   a)正常b）漏电c）短路d）断路

    可以通过口诀来记忆：正反测量表不动，电容内部有断路；正反测量都指零，电容内部有短路；返回越快越健康，返回半路有漏电。

    对于容量小于0.1μF的电容器，用万用表只能测量它是否漏电或短路，当万用表指示无穷大才正常。如果不是无穷大，则表示漏电：如果指零，则表示短路。
