数字万用表

来源：艾特贸易2018-03-26

简介数字万用表具有体积小、重量轻、耗电省、功能多、测量范围广、读数方便、准确度高等优点。数字万用表的型号很多，但其使用方法基本相同。数字万用表的使用注意事项与指针式万

数字万用表具有体积小、重量轻、耗电省、功能多、测量范围广、读数方便、准确度高等优点。数字万用表的型号很多，但其使用方法基本相同。数字万用表的使用注意事项与指针式万用表一样。下面以常用的DT-830B型数字万用表为例，介绍数字万用表的面板和使用方法。

一、熟悉数字万用表的面板

DT-830型数字万用表的面板如图3-15所示。面板解说见表3-1。

图3 -15 DT-830型数字万用表的面板

表3-1 DT-830型数字万用表的面板解

二、使用数字万用表

1．测量直流电压

(1)选择档位

根据被测电压的高低，将量程开关置于合适的“DCV”档位。如图3-16所示，测量电池1. 5V电压时，我们可以选择20V档。

如果无法估计被测量电压的大小，可从最大直流电压档开始测量，然后减少量程，当测量结果显云“1”时，说明超出了此档测量范围，应更换较大的档位。如图3 -17所示，由于电池1. 5V电压超过200mV，所以显示“1”。

图3 -16测量直流电压

图3 -17 档位选小时的示值

(2)测量

红、黑表笔分别接被测直流电压的两极，若显示屏上显示为正值，表示红表笔所接为电源的正极；反之，若测量值为负值，表示黑表笔所接为电源的正极。想一想，是不是用此方法可以判断直流电源的正、负极。

(3)读数

看，液晶显示屏上指示电池电压为1. 54V。

2．测量交流电压

(1)选择档位

与测量直流电压相似，应根据被测电压的高低，将量程开关置于合适的“ACV”档位。如图3 -18所示，测市电插座上的电压，应置于750V档。

(2)测量

两表笔接被测交流电。

(3)读数

直接从液晶显示屏上读取市电电压为238V，说明市电电压比正常220V稍高。

3．测量电阻器

(1)选择档位

根据被测电阻的大小，将量程开关置于“Ω”档范围内的适当档位。

(2)测量

红、黑两表笔分别接被测电阻器的两端。

(3)读数

当量程开关置于“Ω”档时，读数应以Ω为单位；当量程开关置于“kΩ”档时，读数应以kΩ为单位。如图3-19所示，表示此电阻器的阻值为988Ω。

图3 -18 测市电插座上的电压

图3-19测量电阻器

4．测量直流电流

黑表笔在“COM”插口不动，红表笔插入“10ADC”插口，将量程开关转至“10A”档位，万用表串联于被测电路中，此时读数值以A为单位，如图3 -20a所示。若测量值小于200mA，应将红表笔改插到“VΩmA”插孔，当量程开关置于“200mA”、 “20mA”档时，读数应以mA为单位，如图3-20b所示；当量程开关置于“2000μA”、 “200 μA”档时，读数应以μA为单位。

图3-20测量直流电流

a)测200mA~ 10A的电流b）测200mA以内的电流

5．判断二极管的好坏

二极管是有极性器件，它的特性是单向导电性，即加正向电压时导通（电阻小），加反向电压时截止（电阻大）。

(1)选择档位

测量时，应将量程开关置于档。

(2)测正向电阻

如图3 -21所示，红、黑表笔分别接二极管的正极和负极，由于红表笔接表内电池的正极，所以这时所测电阻较小，一般为500Ω左右。

(3)测反向电阻

如图3 -22所示，交换表笔后再次测量，这时的二极管电阻较大，显示屏左端出现“1”。

(4)判断二极管的好坏

反向电阻大，正向电阻小，说明二极管好，否则表示二极管已损坏。

6．测量晶体管的放大倍数

(1)选择档位

把量程开关拨至“hFE”档。

(2) 插入晶体管

图3-21测二极管的正向电阻

图3 -22测二极管的反向电阻

如果被测晶体管是“PNP”型，应将晶体管的3个引脚对应插入“PNP”型的E、B、C插孔；如果被测晶体管是“NPN”型，应将晶体管的3个引脚对应插入“NPN”型的E、B、C插孔。

(3)读数

卣接从显示屏上读出晶体管的放大倍数。

图3 -23所示为测量PNP型晶体管C9012的放大倍数，此晶体管的放大倍数为227。

需要说明的是，有些指针式万用表也有hFE插孔，使用方法与数字万用表一样，只是读数时按hFE标尺读数。

三、钳形表

1．钳形表外形

钳形表实际上是由一个电流互感器和指示仪表组合而成的，主要用于测量负载电流，其工作原理与电流互感器相同。穿过钳口的导线就相当于电流互感器的一次绕组，绕在钳形表铁心上的线圈相当于电流互感器的二次绕组。新型的钳形表有数字式，除可以测量交流电流外，还可以测量交流电压、直流电压和电流、直流电阻等，其功能不亚于普通的数字万用表。钳形表的外形如图3 -24所示。

图3-23 测量PNP型晶体管C9012的放大倍数

图3-24钳形表的外形

2．钳形表的使用方法及注意事项

(1)使用方法

1)清洁钳口。如果铁心接触面有污物、尘土将加大测量误差，所以测量前先检查并清除钳口表面是否有污物、锈蚀，以便钳口接触紧密。

2)选量程。根据被测电路电流的大小选择合适的电流量程，若无法估计，应从最大量程开始测量。

3)钳人导线测量并读数。钳形电流表的钳口铁心部分是可开闭的，扳动钳口旁边扳手，将被测载流导体夹于钳形表的钳口中央，直接读取数值，如图3 -25所示。

图3-25 钳形表的使用

(2)注意事项

1)不准边测量边转换量程开关。如果量程不合适，应先退出截流导线，转换量程开关后再测。

2)使用时，检测人员应戴绝缘手套，特别是经电流互感器测量高压二次电流时，应有人监护，站在绝缘垫上，并保证与高压带电部分的安全距离；也不可测量无绝缘层的导线的电流。

3)测量时，若发现有振动或噪声，应将仪表手柄转动几下，或重新开合一次，直到没有噪声时再读数。

4)测量大电流后，如果要立即测量小电流，应开、合铁心数次，以消除铁心中的剩磁。

5)钳口内只允许穿过一相的导线（相线、零线均可），不能将一条相线和一条零线同时穿过钳形表钳口，这是因为此时钳形表钳口所包围的电流和为零，如图3 -26所示。同样道理也不能将三相三芯和三相四芯同轴电缆线同时穿过钳形表测量电流，只可以测量其中一相（在电缆接线端测量较方便）。

6)测量小于5A的电流时，为方便读数，可将导线在钳口内多绕几圈，如图3-27所示，此时仪表示值除以穿过钳口的导线圈数（以穿过钳口的导线数定）才是实际电流值。这与5)条多芯电缆不能同时穿过钳口并不矛盾，因为导线多绕几圈也是一相线。图中导线在钳口内绕两圈，读数为1. 00A，则被测实际电流为1.00A/2=0.50A。

图3 -26钳口内只允许有一相导线

图3-27测量小电流的方法

7) 测量完毕，应将量程开关置于最大量程档位上。

四、绝缘电阻表

绝缘电阻表俗称摇表，主要用于测量电气设备的绝缘电阻。它有L、E、G3个接线柱，其中E-接地；L-接电路；G-接屏蔽环，如图3 -28所示。绝缘电阻表的单位用MΩ表示，1MΩ =1000000Ω。

图3-28绝缘电阻表的外形

1．准备工作

1)在好的天气条件下测量，禁止在雷雨时使用。

2)将被测设备的电源线断开，将被测物表面擦干净，如果被测物内有可燃性气体应放尽，以免引起爆炸。对电容器、大型变压器、电缆等电容量较大的设备还需对地充分放电；对供电线路还需经过验电，在有感应电压的线路上测量绝缘电阻前，例如同杆架设的双回路或有平行线路段的两单回路，它们之间的距离很近，会有感应电压产生，必须将另一条感应线路同时停电。测量电子成套设备的绝缘电阻时，应将连接回路与电子控制单元分开，电子控制单元用万用表的欧姆档测量检查（由于电子元器件的耐压低），连接回路用绝缘电阻表测量。

3)为提高测量的准确度，应根据被测设备的电压等级选择绝缘电阻表，对额定电压较高的电气设备，需选用电压较高的绝缘电阻表，不能用电压过高的绝缘电阻表测量低电压电气设备的绝缘电阻。表3-2列出了不同额定电压的绝缘电阻表的使用范围。

表3-2不同额定电压的绝缘电阻表的使用范围

4)外观检查。接线端子应完好无损，表盘刻度清晰、玻璃完好；表针正常无扭曲；平放时表针应偏向无穷大(“∞”)一侧，水平方向摆动时表针随之摆动无障碍。

5)开路实验。将绝缘电阻表水平放置，未接线或L、E两端子的测试线处于开路状态下，转动手柄有手沉感，转动摇柄至额定转速，如表针在“∞”附近，说明绝缘电阻表基本正常，如图3-29所示。

6)短路实验。在表停转的情况下，将L与E两接线柱短接，缓慢转动摇柄，如果表针指“0”，表示正常，否则应检修绝缘电阻表，如图3-30所示。

图3-29绝缘电阻表的开路实验

图3-30绝缘电阻表的短路实验

7)准备好绝缘电阻表引线。绝缘电阻表引线最好使用专用测试线，如果没有专用线，可使用绝缘良好的两根单芯多股软线，禁止使用双股麻花线、平行线，禁止将两根引线缠绕或靠在一起使用。

2．电动机绝缘的测量

1)测量电动机绕组对外壳的绝缘电阻时，绝缘电阻表的L接电动机绕组，E接电动机的外壳，如图3 -31所示。然后以120r/min的转速匀速顺时针摇动把手，待表针稳定1min后读得的数值，就是被测设备的绝缘电阻值。但如果表针指“0”，表明被测设备绝缘损坏，应停止摇动，否则表内线圈发热容易损坏。

2)测电动机绕组的相间绝缘电阻时，应将三相绕组间的连接片拆开，将L、E分别接两相绕组。然后按120r/min的转速匀速顺时针摇动，读取测量值，如图3-32所示。

图3 -31用绝缘电阻表测量电动机

绕组对外壳的绝缘电阻

图3-32用绝缘电阻表测量电动机

绕组相间的绝缘电阻

3．注意事项

1)应将绝缘电阻表水平放置在远离电场和磁场的地方，有水平仪的应调好水平。测量工作应由两人进行，应戴绝缘手套，并与带电部位保持安全距离。

2)如果被测设备在户外较高的构架上，邻近有其他带电设备时，要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成事故。

3)测量期间，由于绝缘电阻表手摇发电机产生几百伏甚至几千伏的直流电压，不可用手摸表的接线端钮和测试端。

4)初步判定某设备绝缘电阻不合格时，为了慎重，应找同一电压等级的绝缘电阻表进行核对，以证实原有的绝缘电阻表有无问题。

5)测量后，应待手柄完全停转，将被测设备对地放电后，才能拆线和用手触及测量对象的测量部分，否则也可能造成触电。

五、接地电阻表

接地电阻表又称接地摇表，它是检查电气设备的接地装置与土壤间的电气连接是否良好的专用仪器。

常用的ZC-8型接地电阻表有三接线端钮和四接线端钮两种。其中，三接线端钮的只有C、P、E3个接线端，主要用于流散电阻的测量；四接线端钮的有C1、P1、P2、C24个接线端，它除可用于流散电阻的测量外，还可用于土壤电阻率的测量。

1．准备工作

1)将与被测的接地装置相连接的设备断开并做好相应的安全措施；拆开接地极预留测试点并打磨干净，以减小接触电阻；准备好必要的工具和材料。

2)检查仪表。检查外观有无破损；将仪表水平放平，检查表计指针是否在中心线，若未在中心线，应调整表针与中心刻度线重合（机械调零）。

3)做短路试验，以检查仪表的准确度。先将仪表的量程开关转到最低档，然后将接线端钮全部短接，摇动仪表手柄，检查表针应与表盘上“0”刻度线重合，否则说明仪表不准。

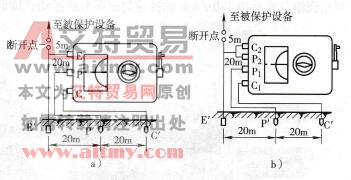

4)接线。测量接地电阻的接线如图3-33所示。即将5m的测试线接仪表的E（或C2、P2）及被测接地极E ’，然后将20m测试线接仪表的P（或P1）及电位测试棒P ’，40m测试线接仪表的C（或C1）及电流辅助接地极C ’。括号内的C2、P2、P1、C1为四接线端钮接地电阻表的端钮。将P ’和C ’两根测量接地棒用铁锤打人土壤较好的地段（要求P’、C’与接地体E ’在同一深度，直线距度分别为20m和40m）。
