常用测量仪表

  一、认识指针式万用表

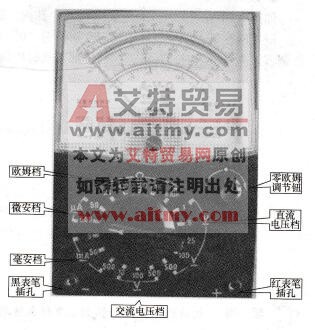

  指针式万用表是一种多用途的电工仪表，常用的MF30型万用表的外形如图3-7所示，用它可以测量电阻、交直流电压、交直流电流等。



图3-7 MF30型万用表的外形

    1．熟悉档位开关和表笔插孔

    MF30型万用表档位开关在图的下半部分，主要有交流电压档(V)、直流电压档(V)、电阻档(Q)、直流电流档（mA和μA）。每个档位根据测量值的大小不同又分为多档。

    在档位开关的下侧是表笔插孔，红表笔插在“+”号位置，黑表笔插在“一”号位置。红表笔所在的“+”号插孔接表内电池的负极，黑表笔所在的“一”号插孔接表内电池的正极。

    2.熟悉万用表刻度盘

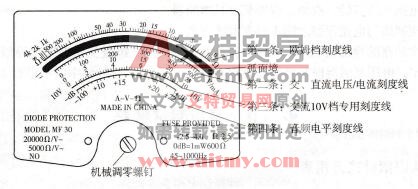

    MF30型万用表刻度盘如图3-8所示。图中的第一条刻度线的右边标有“Q”，它是测量电阻的刻度线，测量电阻时按此条线读数；第二条刻度线的左边标有“二”，右边标有V/mA，表示交、直流电压和直流电流按此档读数；第三条刻度线两侧标有“10V”，表示10V以下的低电压按此档读数；最下面一条是测量音频电平的刻度线，此刻度线很少使用。另外在第一、二刻度线之间有一弧面镜，它用来消除视觉误差。

    二、指针式万用表的调零

    1．机械调零

如图3-9所示，将万用表平放，检查表针是否指在左侧“0”位（电压档零位），若不指“0”位，可用小螺钉旋具调节机械调零钮将表针调零。机械调零时表笔不能短接，也不能测量。



图3-8     MF30型万用表刻度盘

  2．欧姆档调零

  如图3-10所示，将红表笔插入“+”孔内，黑表笔插入“－”孔内，万用表置于欧姆档，短接两表笔，如果表针不指向欧姆档的“0”（右侧），用手调节零欧姆调节旋钮，使指针调零。测量电阻时，每换一次档位都要欧姆档调零一次。



图3-9机械调零



图3 -10欧姆档调零

    三、使用指针式万用表

    1．测量交流电压

测量市电电压如图3 -11所示。



图3-11  测量市电电压

    (1)选择档位

    根据交流电压的大小，选择合适的电压档位，选取的档位要大于且接近于被测电压，以使测量值准确。例如测量~ 220V市电，可选用~ 500V档，两表笔不分极性接触被测电源。如果无法估计被测值的大小，可先从最大档逐渐向小量程转换，但测量的同时不可带电转换量程，只有将表笔脱离被测交流电压才能转换量程。

    (2)测量

    测量交流电压时，红、黑表笔不分极性。

    (3)读数

    以测量市电为例，由于表盘上有500V档位标尺，可以直接读数，图中表针指在200偏右一点，为220V。

    2．测量直流电压

    (1)选择档位

根据直流电压的大小，选择比被测值高且接近的档位，以使测量值准确。例如测量1. 5V电池的电压应选5V档，如图3 -12所示。



图3 -12测量直流电压

    (2)测量

    测量直流电压时，应将红表笔接电源的正极，黑表笔接电源的负极。如果不知道被测电路的极性，可将两表笔试触一下被测电源，如果表针向右正偏，说明红表笔所接为电源的正极，反之如果表笔反偏，说明正、负表笔接反。想一想，是不是可以用这一招来判断直流电源的正、负极。

    (3)读数

    读数与测量交流电压相似。

    例如：测量1. 5V电池电压，可选用直流5V档，并将红表笔接电池的正极，黑表笔接电池的负极。读数时，由于表盘上没有5V档位标尺，可选择与其成比例的标尺，用500V的标尺读数较为方便，只是读数除以100才是实际值（因为标尺是实际值的100倍，所以读数应除以100）。

  3．测量直流电流

  (1)选择档位

  此万用表只能测量500mA以下的直流电流。应根据电流大小选取档位，测量时也不得转换档位，只有表笔脱离被测回路才能换档。

    (2)测量

    测量直流电流时，红表笔与断点处的正极相连，黑表笔与断点处的负极相连，使表串联于被测电路。

    (3)读数

电流的读数与电压相似，如图3 -13所示，万用表在500mA档，测量电流指示在250分格，表示所测电流为250mA。



图3 -13测量直流电流

    4．测量电阻器

    (1)选择档位

选择合适的档位（倍率），使指针尽可能接近标度尺的几何中心，以提高测量精度，这一点从电阻档位标度尺的数值标注情况可清楚地看出来（电阻档标尺两端刻度密，读数误差大）。与测量其他电量不同的是，每更换一次电阻档位后，都应重新零欧姆调零。

    (2)测量

    两表笔不分极性地接电阻器两端。

    (3)读数

测量值为指示值乘以倍率。如图3 -14所示，测某电阻器的指示值为10，档位开关在R×100档，该电阻器为1000Ω。



图3 -14测量电阻器

    5．测量导线的通断

    (1)选择档位

    测量导线的通断时，档位开关应置于R×1档。

    (2)测量

    两表笔接被测导线两端。

    (3)判断

    电阻值不为无穷大(“∞”)时，则表示导线正常，否则说明导线已断。

    6．万用表的使用注意事项

    1)测量电压、电流的同时不准换档，对高电压、大电流尤其如此。

    2)不要带电测量电阻值，以防损坏“Ω”档。

    3)万用表使用完毕，应将量程开关转至交流电压最高档，以防下次使用时由于忘记换档而损坏万用表。

    4)万用表只能用于测量低压电路，不能用来测量“高压”电路。
