照明电路的检查和调试

    一、照明电路的检查

照明电路安装后，不能立即通电使用，应经过检查、试送电、处理故障、试运行等步骤后方可正式通电使用。

    按照图样，依次检查总闸箱（板）、分闸刀、灯具及其开关、插座等，应使其符合下列要求。

    (1)安全性检查

    检查所用导线的截面是否正确，断路器、刀开关、熔断器的容量是否符合要求，有接地螺钉的灯具、开关闸箱等的保护线是否规范，接地电阻是否符合要求（一般不大于4Ω）。装设漏电保护开关的回路，漏电保护器的型号、接线是否正确，自检动作是否可靠。

    (2)布线绝缘性能测试

    切断电源，用500V绝缘电阻表分别测试电路的各相线间、相线与中性线间的绝缘，绝缘电阻不应低于0. 5MΩ。此项检查最好在没有安装灯泡等电器时测量，否则由于用电器（如灯泡）的电阻值很小，将影响测量。

    (3)施工质量检查

    按照明电路的安装接线要求检查照明灯具、开关、插座等电气设备的接线是否正确、完整，布线是否横平竖直；检查闸箱（板）的安装和回路编号是否符合安装规范和设计要求。对于遗漏的部分应补装，对于安装不到位的灯座、开关等电气设备，应重新凿洞圬埋。大型灯具全数检查，其他灯具及吊扇抽查数不少于1/10，如发现一处错误或松动应全面返工、检查。

    下面重点介绍一下插座的校验。

1) 两孔插座的校验如图2-69所示。



  图2-69两孔插座的校验

    a)校验插座是否有电

b)校验插座相线与中性线是否接反

    ①检查插座是否有电。如图2-69a所示，将校验灯两根引线接上插头后插入两孔插座中，正常时，校验灯应一直亮；若校验灯不亮，表示插座电路断路或接线头松脱；若校验灯闪烁，表示插座线接触不良。也可用万用表分别测量，万用表指示~ 220V时表示插座正常。

    ②检查电路有电后，按图2-69b所示方法用电笔分别测试各插座的右孔，电笔亮表示右侧接的是相线，否则表示插座的相线与中性线接反。

    2)单相三孔插座的校验。

    ①数字万用表校验。将数字万用表置于~ 20V，只插上红表笔（黑表笔不接仪表），并将红表笔分别插入三相插座的各个插孔，根据测得的电压即可判断出插座的接线。如测试电压在14V左右，所测插孔是相线孔；如测试电压在0.2V左右（改用~2V档），所测插孔为中性线孔；如测得电压在0. 05 V左右（改用~2V档），所测插孔是接地线。

    ②试电笔校验。用试电笔分别测试三孔插座的各插孔，正常测试相线孔时电笔亮，而测试另外两个测试孔时电笔不亮，否则表明插座的相线与中性线或保护线接错；但这样检查后还应拆开插座盖观察中性线与保护线的颜色，插座上孔所接应为绿／黄双色线。

    3)三相四孔插座的检查。用万用表依次测量上孔与其他3个孔间的电压，正常时它们间的电压为~ 220V，然后测量三相线孔间的电压为～380V，否则说明接线错误。

经上述方法只能检查插座的相线是否与中性线接反，但不能保证插座的相序，为统一四孔插座的接线，可采用下面的方法。

①灯泡法。灯泡法统一三相四孔插座的接线如图2-70所示。



图2-70灯泡法统一三相四孔插座的接线

    a．先断开电源，取下任意两相的熔断器，并将其中的一相接一灯泡，另一相空着。另用一只同样的灯泡，使灯泡一端与中性线（上孔）相连。

    b．闭合电源开关，另一端分别插入三相线插孔，设最亮的一孔为L1，较亮的一孔为L2，灯泡不亮的一孔为L3，并做好标记。按同法找出其他插座的L1、L2、L3相。

    c．断开电源开关，调换接线不一致的插座。

  d．调整完毕，再检查一遍。

  ②万用表法。万用表法统一三相四孔插座的接线如图2-71所示。



图2-71  万用表法统一三相四孔插座的接线

    a．断开电源，取下任意两相的熔断器，并将其中的一相串接两只电压为220V同功率的灯泡后接中性线，另一相直接接中性线。

    b．闭合电源开关，用万用表分别测试三相线插孔与中性线间的电压并记录三次读数，由于直接与电源相连的插孔电压最高，为~ 220V，定为L1，与直接接中性线的插孔无电压，定为L3；与灯泡相连的插孔电压为~110V（经两只灯泡分压），此电压介于上述两者之间，定为L2，分别做好标记。按同法找出其他插座的L1、L2、L3相。

    c．也可用试电笔代替万用表分别试触三相线插孔，设电笔最亮的一孔为L1，不亮的一孔为L3，较亮的一孔为L2。

    d．断开电源开关，调换接线不一致的插座。

    e．调整完毕，可再检查一遍。

    二、试送电

    经上述检查正常时，可试送电。试送电时要注意一定的顺序：

    1)送电前应将总闸开关、分闸开关全部拉掉；送电时先合总闸，再合分闸。

    2)试灯时，先试分路负载，再试总回路。

    3)保护装置（熔丝、断路器）要选择合适、动作应可靠。

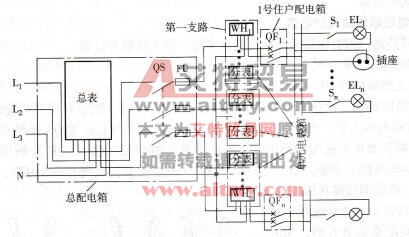

    下面以图2-72为例介绍一下试送电时的具体操作步骤及操作方法。

    1．检查总电源及总干线

先测量总闸开关QS进线端的电压，相电压为~220V、线电压为~380V，然后将总闸QS合上，用万用表测量总闸QS出线端的电压，观察总电能表是否转动。正常时，总电能表不动或只有不超过一周的潜动。如转动，则可能是分路开关没断开；也可能是电能表接线有误或负载接地；如果所有负载开关都已断开，电能表仍转动，则表明总电能表不合格。



图2-72某住宅照明电路

  2．检查各分路

  1)测量分路开关QF1~QFn进线端的电压。

  2)将第一支路断路器QF1合上，观察第一支路的电能表是否转动，测量其出线端的电压应正常。

    3)闭合第一支路的第一只灯的开关S1，灯EL1应点亮，该支路的电表WH1应微微正转，断开开关S1，灯EL1应熄灭，电能表WH1停转。

  4)按上述方法将第一支路所有灯试完，试灯过程中如支路断路器QF1跳闸，应及时在被试灯回路上查找。

    5)闭合第一支路所有灯的开关S1～Sn，灯亮应正常，电能表WH1正转很快，如QF1跳闸，则说明断路器选择或调整不当。

    6)检查插座。按前面介绍的插座检查方法检查插座。

    7)如果有动力设备，应闭合其开关，使其运转，用钳形表测试其电流应正常。投入第一支路所有负载，测量第一支路的总电流应正常。然后全负载运行一般不超过2h。

    8)将所有的开关拉掉，再把第二支路、第三支路按上述方法试完。第一支路测试时，其他分路的电能表都不得转动，电灯也不能点燃，否则表明有混线现象，应立即查出并纠正。

    9)将总开关QS、支路开关及各灯开关都按顺序合上，用钳形表测试总开关的三相电流应近似平衡，观察电能表的运转情况，检查开关的触头有无发热、变色现象，试运行6-10h。试运行时，应安排人员值班。然后把所有开关按合闸相反的顺序断开。

    三、试送电过程中出现故障的处理

试送电时，由于材料的质量不好、安装接线错误、环境条件的影响等，可能发生开路、短路、接线错误、接地等故障现象，表现为灯不亮、断路器跳闸（或熔丝熔断）、断开负载

后电表仍转动等现象。

    1．照明电路断路故障的检查

    断路或开路的原因有电路断线、接线头虚接、开关接触不良等。

    下面以图2-72为例介绍断路故障的检查方法。

    1)先把支路断路器QF1~QFn拉闸，合上总开关QS。

    2)确定故障范围。检查总开关QS的进线端，如不正常，则表明故障在进线开关之前；如果QS进线端电源正常，而QS的出线端电压不正常，说明总开关QS接触不良或熔断器FU的熔体熔断；如果上述测量都正常，可检查各分路开关(QF1~QFn)的出线端是否正常。若某支路电压都不正常，则表明故障在总开关至分路开关之间的一段电路；若某支路的灯具不正常，则说明故障在该支路开关之后。

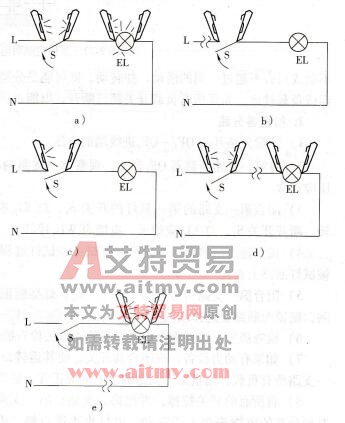

3)查找故障点。用试电笔依次检查照明电路断路非常方便，如图2-73所示。闭合开关S，用试电笔接触照明灯两接线端，正常情况下，接触相线一端亮，而接触中性线一端不亮，如图2-73a所示。若测试开关两侧都不亮，则故障在开关之前的一段电路，如图2-73b所示。若测试开关进线端时电笔亮，而测试其出线端时电笔不亮，则表明开关接触不良，如图2-73c所示。若测试开关两侧时电笔都亮，而测试照明灯两端时电笔都不亮，则断路故障在开关至照明灯之间的一段电路，如图2-73d所示。若测试相线、中性线时，试电笔都发光，说明该灯的中性线开路或接触不良，如图2-73e所示。



    图2-73用试电笔检查照明灯不亮

  a)正常情况b）开关之前的电路断路c）开关接触不良

  d)开关到灯泡之间的电路断路e）中性线断路或接触不良

    注意：如果照明灯的两条线全是相线或全是中性线，这时用试电笔检查照明电路灯泡两侧，试电笔会出现全亮或全不亮。

  4)断路故障的处理方法。若出现断线故障，对架空敷设的电路，查出断点后接好；对管内敷设的电路，需将导线抽出后更换新导线；若接线头虚接，应重新拧紧；若发现灯口内中心舌片较低（虽然用电笔检查时都正常，但灯泡与灯口内的中心舌片接触不上），可将其稍橇起一点，以防接触不良。

  2．照明电路短路故障的检查

  发生短路故障时，合闸后熔丝熔断或断路器立即跳闸。短路故障的原因有相线、中性线接线错误；接头处绝缘未处理好；相线接地等。

    (1)校验灯检查短路故障

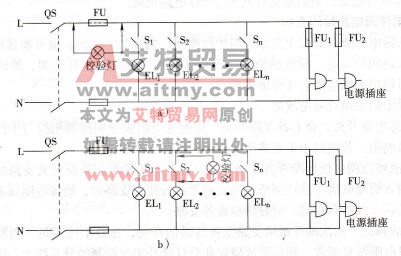

    1)断开总电源开关QS和所有照明灯开关，把照明电路的总熔丝去掉一只，并取下各插座熔断器（无熔断器时可将插座上的电器拔掉），将接有大功率白炽灯的校验灯接在去掉的熔丝上（串联在照明干线上），如图2-74a所示。

    2)确定故障范围。合上电源开关QS，如主干线短路，校验灯就会点亮，否则表明短路故障发生在支线上。

    3)缩小故障范围。逐个合上各支路开关并观察校验灯的发光情况。正常时，由于支路灯泡的功率比校验灯的功率小，电阻大，电压基本正常，校验灯发暗光，而支路的灯泡亮度正常。当合上某支路时，校验灯突然变亮，而各支路的电灯都不亮，则表明该支路短路。如果校验灯不发光，则表明短路故障不在该支路上，可检查下一支路，这样查完全部支路。  、

    4)检查插头、插座。逐个装上各插座的熔断器，并观察校验灯的发光情况，当装上某插座的熔断器时，校验灯变亮，则表明该插座短路。这时可打开插座盖检查与接线桩头相接的两连接导线是否有碰连情况。

    5)检查用电器。逐个插上插座上的用电器，并观察校验灯的发光情况，当插上某用电器时，校验灯变亮，则表明该用电器短路。

    6)查找故障点。确定了故障支路后，断开电源，检查故障支路中各灯的灯口内有无短路电弧的“黑迹”，若无，可依次检查相关接线盒内的相线与中性线接线是否正确、绝缘是否包扎良好；检查有无将相线与中性线同时接在一个开关的触点上；检查相关插座接线是否短路；检查导线接头是否碰壳（接地）等。

也可在确定主干线无故障后，换上合适的熔体合闸送电，再用校验灯依次对每一支路进行检查。即将校验灯接在被检查灯开关的两个接线端子上，如果校验灯正常发光，说明故障就在该支路，如果校验灯发暗光，说明该支路正常，可检查下一支路，这样查完全部支路。如图2-74b所示。



图2 -74校验灯检查照明电路短路故障

    (2)校验灯检查照明电路短路故障

    上面的检查方法是先断开总开关和支路开关。也可先将支路开关全部闭合，然后逐个断开各支路开关（检查插头、插座时，可拔下插头，取下各插座熔断器）。当断开某支路开关时，如校验灯亮度变化不大，说明该支路正常，可检查下一支路；如校验灯突然变暗，说明问题就出在与该开关有关的回路上，可对这一支路单独检查。

  若所有支路全部断开，校验灯仍亮，则表明故障在主干线上。

  (3)钳形表检查照明电路短路故障

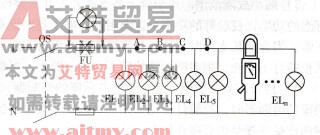

  对于较长的照明电路，发生短路故障时，不掌握一定的技巧，查找故障比较困难。如图2-75所示的照明电路，由于各支路没有安装开关和熔断器，当某支路发生短路故障时，会使总熔断器熔断。检查时可用钳形表按以下步骤来检查。



图2-75  钳形表检查照明电路短路故障

    1)去掉熔丝FU，将大功率灯泡的校验灯接在FU的位置上（串联在照明干线上），接通电源，由于电路有短路点，电压几乎都加在了校验灯两端，从校验灯至短路点这段电路中便有电流流过，而其他支路中基本无电流流过。

    2)确定故障范围。在电路的中点附近测量，若钳形表无电流，则表明短路点在测试点以前，若有电流指示，则表明短路点在测试点以后。

    3)缩小故障范围。在故障段的中点附近测量，同法可以确定短路点在测量点之前或之后。

    4)查找故障点。若测得A点有电流，而B点无电流，说明灯泡EL2所在的电路短路；若B点有电流，而D点无电流，则表明灯泡EL3或EL4所在的电路短路，这时可测试C点有无电流，若C点有电流，则必定是灯泡EL3所在电路短路。

    3．照明电路漏电故障的查找

    照明电路漏电故障可能发生在相线与中性线间、相线与大地间，也可能是相线与中性线间、相线与大地间均漏电。漏电的原因一般由于导线受潮、接头有毛刺、绝缘破损或老化等。检查时可以用绝缘电阻表或钳形表检查。

    (1)绝缘电阻表检查漏电故障

    1)断开总电源开关，合上各支路开关，用绝缘电阻表分别摇测相线与中性线、相线与大地间的绝缘电阻，若电阻小于正常值，则表明电路确实漏电。

    2)确定故障范围。依次断开各支路开关，重复上述测量。若断至某支路时，绝缘电阻明显增大，则表明漏电故障就在刚断开的支路上；若断开支路时，绝缘电阻逐渐增大，则表明所断开的几条支路都有漏电，应分别检查各支路。

    3)查找故障点。依次断开故障支路上各灯具的开关，重复上述测量。当断开某灯具的开关时，绝缘电阻恢复正常，则表明故障就在此灯具开关所控制的分支线上。这时可分别检查开关接头、各接线点及转角处有无破损。

(2)钳形表检查漏电故障

  钳形表检查漏电故障与用钳形表检查短路故障相似。检查时，可用钳形表测量总开关处的相线电流，然后切断分路刀开关，测量相线电流是否变化，以确定故障支路，再断开灯具开关，重复上述测量，查找故障点。

  4．开关间接错位置或混线故障

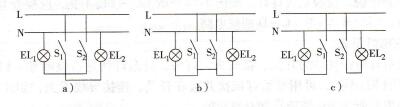

  如图2-76a所示的电路，开关S1与S2错位，这时合上开关S1时，灯泡EL2亮，而灯泡EL1不亮，再合上开关S2时，灯泡EL1亮，而灯泡EL2不亮，说明两开关错位，这时将两开关的出线调换即可。

    如图2-76b所示的一灯一开关电路中，两只灯的开关任一闭合时，两只灯都亮，这说明照明电路之间有混线现象。这时将两开关间的短接线拆除即可。正确接线如图2-76c所示。



  图2-76开关间接错位置或有混线现象

a)两开关位置错位b）两开关混线c）正确接线
