直流双臂电桥的使用

    直流双臂电桥电流端钮上存在的接触电阻和接线电阻，只对电源输出电流有影响，不会影响电桥的平衡；而电位端钮上存在的接触电阻和接线电阻，分别归并到四个阻值不小于10Ω的桥臂标准电阻中，其影响变得微不足道。因此，直流双臂电桥从结构上保证了接触电阻和接线电阻对测量结果不产生影响，保证了测量小阻值电阻的精度，故直流双臂电桥适用于测量1Ω以下的小电阻。

    在使用直流双臂电桥时，除了遵守直流单臂电桥的使用规则外，还应注意被测电阻应与电桥的电流端C1、C2和电位端P1、P2正确连接。如图6-2所示为QJ42型直流双臂电桥面板示意图，其使用方法及注意事项如下：

   (1)将电桥放平稳，调节好检流计的机械零位。

   (2)被测电阻按四端钮法接入电桥，C1、P1、C2、P2要一一对应，且电位端总是接在电流端的内侧。若被测电阻没有专门接线，应设法使每端引出两根线，分别接电流端和电位端，而且连接线要尽量短而粗，接头要牢靠。

   (3)根据被测电阻的大小合理选择倍率开关不同的倍率。

   (4)按下按钮B、G，调节比较臂刻度盘，使检流计逐步指向零位，则电桥平衡。

   (5)当检流计指针平稳指零时，松开按钮G、B，将比较臂两刻度盘的数值相加，再乘以倍率系数即为被测电阻的实际值。

   (6)使用电桥测量电阻时，连接导线与接线端钮的接触必须良好，以免增加测量误差。一般连接导线两端要用焊接牢固的接线叉，而不要用鳄鱼夹。

   (7)当测量具有电感性绕组的直流电阻时，要注意应先接通电源，再接通检流计（即先接B，后按G）。测量结束后，先断开检流计，再断开电源（即松开G，后松开B），以防止自感电势冲击检流计。

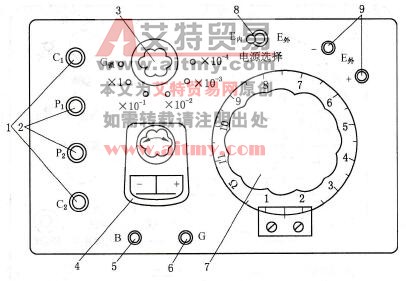

   1-电流端钮；2-电位端钮；3-比率臂；4-检流计；5-电源按钮；6-检流计按钮内、外附检流计转换端钮；7-比较臂；8-内、外附电源选择开关；9-外附电源接线端

    图6-2    QJ42型直流双臂电桥面板图

   (8)如果被测电阻值难以粗估时，可选一量程系数试测。试测动作要迅速果断，即按下按钮B、G的同时观察检流计偏转方向，并立即松开按钮G、B，根据观察到的检流计偏转方向来调整倍率系数和刻度盘的测量示值。

   (9)双臂电桥工作电流较大，要求电源的容量大，因此可使用外接电源。测量时动作要快，以免流过被测电阻的电流引起发热而使测量精度下降。

   (10)测量结束后，松开外接线，并立即关闭电源，避免耗电量过大。较长时间不用的电桥，应将电桥内的干电池取出。

   (11)使用电桥测电阻时注意不能带电测量。电桥不用或搬动时，应锁紧检流计，以免振动损坏检流计。

   (12)经常使用的直流电桥，其桥臂转动摩擦，使电刷片和电刷座磨损或污染，引起接触不良，影响测量准确度，应定期进行一般的清洗保养。
