直流单臂电桥的使用

    直流电桥是一种用来测量较小电阻的比较仪器，按类型可分为单臂电桥、双臂电桥和单双臂电桥。直流单臂电桥因不能有效地消除接线电阻和接触电阻的影响，难以保证测量精度，故不适用于测量1Ω以下的小电阻，而一般用于测量1Ω~100kΩ的电阻。如图6-1所示为QJ23型携带式直流单臂电桥面板示意图，其使用方法及注意事项如下：

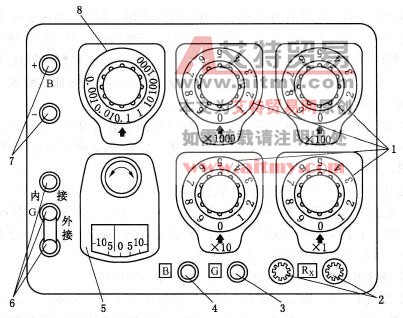

   1-比较臂；2-被测电阻端钮；3-检流计按钮；4-电源按钮；5-检流计；6-内、外附检流计转换端钮；7-外附电源接线端；8-比率臂

    图6-1    QJ23型直流单臂电桥面板图

   (1)将电桥放置平稳，并将两内接线柱上的短路连接片接到两外接线柱上，松开检流计锁扣，将检流计指针进行机械零位调整。

   (2)在无法估计被测电阻大致数值时，先用万用表测量其粗略值，然后再用较粗、较短的连线将被测电阻接入表的Rx两端钮上，并保持接触良好。

   (3)合理选择比率臂的倍率和比较臂的挡位，原则是根据被测电阻的粗估值，选择合适的倍率使比较臂的四个挡位调节旋钮都用上，这样可以保证测量结果的准确度。

    (4)按下电源按钮B、检流计按钮G，从比较臂最末一盘起调节，使检流计指针指零，电桥平衡，松开按钮G、B。调节平衡时，先按住电源按钮B，再按下检流计按钮G，同时调节比较臂电阻读数盘：如检流计指针偏向标尺“+”，应增大比较臂电阻值，反之，则减少比较臂电阻值，直到检流计指针指到零位。

    在调节电桥平衡过程中，按下按钮B、G时如果指针偏转太快，则应及时松开按钮，另选桥臂比率。选择不同比率臂时应注意松开G钮，以免调整中检流计指针可能受到猛烈撞击而损坏。

   (5)调节完毕，应先松开检流计按钮G，再松开电源按钮B，以防被测对象产生感应电动势损坏检流计。

   (6)电桥平衡后，将比较臂四个测量盘的读数乘上比率臂系数，即为被测电阻的实际值。

   (7)测量结束后，松开两外接接线柱，将短路连接片接到两内接接线柱上，并将检流计锁扣锁上，防止检流计因振动而受损。

   (8)使用电桥测电阻时应注意不能带电测量，电桥长期不用时应将电池从电桥中取出。
