单相电度表的两种接线

    单相电度表由电流线圈、电压线圈及铁芯、铝盘、转轴、数字盘等组成。电流线圈串联于电路中，电压线圈并联于电路中。在用电设备开始消耗电能时，电压线圈和电流线圈产生的主磁通通过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器记录耗电的多少。在实际应用中，应合理选用单相电度表的规格，如选用的电度表规格过大，而用电量过小，就会造成计量不准；当选用的电度表规格过小时，则会使电度表过载，严重时有可能烧毁电度表。

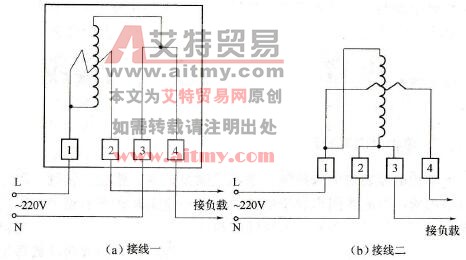

    在选用单相电度表时，电度表的额定电压为220V，1A单相电度表的最小负载功率为11W，最大负载功率为440W；2.5A单相电度表的最小负载功率为27. 5W，最大负载功率可达1100W；选用5A单相电度表时，最小负载功率为55W，最大负载功率可达2 200W。单相电度表的两种接线如图19-1所示，其中，图19-1 (a)的1、3为进线，2、4接负载，且接线柱1要接相线（即火线），这种方法常用，而图19-1 (b)的方法一般不常用。

    图19-1    单相电度表的两种接线

    安装单相电度表时应注意：

   (1)检查表罩两个耳朵上所加封的铅印是否完整；

   (2)应安装在干燥、稳固的地方，避免阳光直射，忌湿、热、霉、烟、尘、沙及腐蚀性气体；位置要装正，如有明显倾斜，则容易造成计量不准、停走或空走现象；应安装得高些，但又要便于抄表；

   (3)必须按接线图接线，同时要注意拧紧螺钉和紧固一下接线盒内的小钩子。
