兆欧表的接线

来源：艾特贸易2018-03-26

简介兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源，可以采用直流发电机，也可以将交流发电机与整流装置配用。直流发电机的容量很小，但电压很

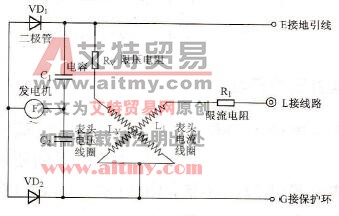

兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源，可以采用直流发电机，也可以将交流发电机与整流装置配用。直流发电机的容量很小，但电压很高(100~500V)。磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。兆欧表的接线柱有三个，一个为“线路”(L)，另一个为“接地”(E)，还有一个为“屏蔽”(G)。测量电力线路或照明线路的绝缘电阻时，“L”接被测线路，“E”接地线。测量电缆的绝缘电阻时，为使测量结果准确，消除由线芯绝缘层表面漏电所引起的测量误差，还应将“G”接线柱引线接到电缆的绝缘层上。500V兆欧表的接线如图21-15所示。
