电压互感器(PT)的接线

    电压互感器( PT)常用做交流高压中的测量仪、保护装置和动力电源装置。应将被测高压接在电压互感器的一次侧，而其二次侧的电压一般为100V，用于仪表指示和用做保护动作装置的电源。使用电压互感器可将测量仪器电路与高压电路隔离开，以保证人身及电气设备的安全。电压互感器都用于高压电力线路上，它也是一个小型高压变压器，其接线如图21-9所示。电压互感器在室内分干式和油浸式两种，并可分为单相电压互感器和三相电压互感器。

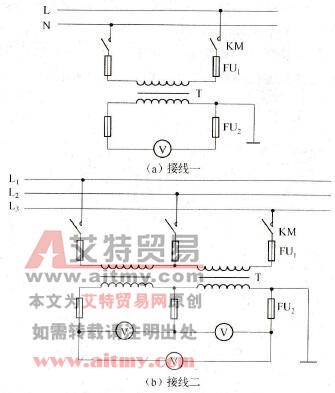

    图21-9    电压互感器(PT)的接线

    在使用电压互感器时要注意：

   (1)电压互感器在安装完毕后必须经过检查，并经耐压实验验证合格后，方能投入运行；

   (2)要经常检查电压互感器的瓷套管有无裂纹、损坏等不安全因素；

   (3)应检查电压互感器的油位指示器是否在标准高度的范围内，有无堵塞渗油；

   (4)搬动电压互感器时，其倾斜角度不应超过15°，以免损坏内部的绝缘；

   (5)电压互感器的二次侧绝不允许短路。
