电流互感器(CT)的接线

    电流互感器在高压电气设备或低压电气设备中的应用极为广泛，因此有高压电流互感器和低压电流互感器之分。电流互感器又叫变流器，是使较大电流变成较小电流的一种装置。电流互感器的一次侧与电源负载串联，二次侧电流最大为5A。它的是在配电系统中用于测量仪表和进行继电保护。

    高压电流互感器分空气冷却和油冷却两类，其一次匝数有单匝和多匝两种。在室内配电装置上使用的电流互感器一般为空气冷却式。

    目前，在低压380V配电设备上使用的有LML，-0.5型(如图21-8(a)所示）、LMKJ1-0.5型(如图21-8 (b)所示）及LM2-0.5型(加大容量型，如图21-8(c)所示）电流互感器，它们均属于穿心式电流互感器。电流互感器的铁芯由带状硅钢片卷制而成，互感线圈经特殊热处理，其一次线圈可使电气负荷电线穿过铁芯中间，或均匀缠绕在铁芯上面。穿心式电流互感器外面有防护外壳，中间设有一次线的贯穿窗口。它具有体积小、重量轻、绝缘良好、安装使用方便等优点，不必去连接一次带电侧，避免产生两个较大电流的接线点因接触不良而发热烧坏的现象。

    它能提供变比，如可将300/5A的电流互感器变成150/5、100/5、75/5等十几个变比的电流互感器使用，只需将母线贯穿电力负荷线2、3、4匝即可。

    在安装使用高压和低压电流互感器时应注意：

   (1)高压电流互感器必须经过检查、耐压实验，合格后方能投入运行；

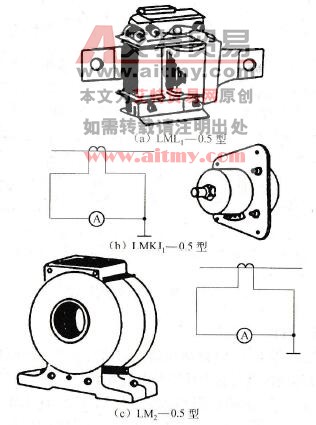

    图21-8    穿心式电流互感器(CT)

   (2)高压和低压电流互感器均应安装在金属件上，并与其他带电体保持一定的安全距离；

   (3)在运行高压电流互感器前，要检查其瓷体有无裂纹，法兰盘有无裂纹；

   (4)高压电流互感器和低压电流互感器的二次线圈的电路不得开路，并应将其一端接地；如果二次侧开路，又无接地，则会使电流互感器铁芯中的磁通急剧增大，在二次线圈上产生很高的感应电动势，危及人身安全；此外，由于铁芯中的磁通增大，会造成铁芯发热，严重时会使电流互感器的绝缘损坏，并导致高压侧短路。
