碳弧气刨的设备组成及要求

    碳弧气刨应用范围较广，不仅可以用来挑焊根、开坡口及返修焊缝缺陷，而且还可以用来切割铸铁和有色金属等。碳弧气刨是利用炭棒作电极，由于焊接电弧具有很高的温度，当电弧柱接触到焊件时，很快就会把焊件金属加热到熔化状态，压缩空气气流方向和电弧方向一致，随着电极的移动，在液体金属凝固之前，用压缩空气流很快把液体金属吹走，随着电极的移动就会在焊件表面留下沟槽，如图4-20所示。

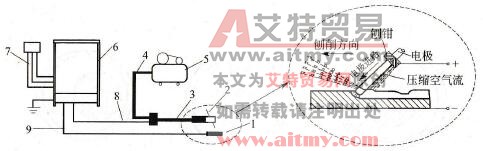

    图4-20    碳弧气刨没备与原理示意图

   1-母材；2-电极；3-碳弧气刨炬；4-碳弧气刨软管；5-空压机；

   6-焊机；7-输入电缆；8-碳弧气刨炬电缆；9-输出电缆

   (1)电源设备

    碳弧气刨采用直流电源，要求具有下降的外特性和较好的动特性。一般选用的电流较大，且连续工作时间较长，因此应选用功率较大的直流弧焊机。一般常用的直流弧焊机发电机有AX-1-500(AB-500)、ZX-5-400等，若焊机容量小，一台不够时，可采用两台电焊机并联。也可以选用功率比较大的焊接整流器。使用时要防止过负荷，以保证设备的安全。

   (2)碳弧气刨枪

    主要有圆周送风式气刨枪和侧面送风式气刨枪，如图4-21所示，其中侧面送风式气刨枪应用范围较广。

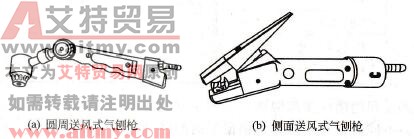

    图4-21    碳弧气刨枪

   (3)碳弧气刨软管

    碳弧气刨所需的压缩空气要求压力稳定，并且压缩空气必须干燥且不明显含有影响刨槽质量的水分。有的是通过连接气管和气刨枪的胶管供给；有的是通过风电合一的碳弧气刨软管供给。

   (4)炭棒

    碳弧气刨专用炭棒外形有圆炭棒和扁炭棒两种，扁炭棒刨槽较宽，适用于大面积的刨槽或刨平面。碳弧气刨专用炭棒规格及适用电流见表4-8。

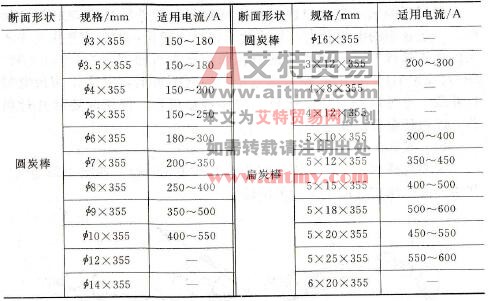

    表4-8    碳弧气刨专用炭棒规格及适用电流
