异步鼠笼电机的启动与停车控制电路

    通常异步鼠笼电机的启动与停止的控制都是通过按钮实现的，在图2-1所示的主电路图中，QF是一个低压断路器，它在此是异步鼠笼电机M的供电电源开关。KM是交流接触器，在断路器接通的条件下，可以通过对接触器线圈的得电与失电的控制，实现对电机的启/停控制。而图2-1中的控制电路，就正好满足了对电机的启/停控制的要求。

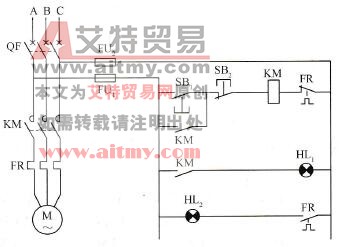

    图2-1    鼠笼电机的启停控制电路与主电路图

    电路中有一个带有常开触点的按钮SB1，在电路中作用是启动电动机M的按钮；一个带有常闭触点的按钮SB2，在电路中的作用是对电机进行停车控制。电机的具体启停控制过程如下：

   (1)启动。启动按钮SB1按下后，按钮SB1的常开触点接通，这时A相电经由熔断器FU1和按钮SB2的常闭触点，送到接触器KM的线圈，接触器线圈的另一端，经由热继电器FR的常闭触点和熔断器FU2到C相电，从而形成接触器线圈的供电回路，接触器得电动作，其主触点吸合，电动机M启动并工作。

   (2)运行。电机通过启动按钮启动后，操作人员会放开启动按钮SB1，启动按钮SB1回到原来的常开状态，原来启动时的电路通路，因启动按钮的复位被断开。这时，与启动按钮并联的接触器KM的常开辅助触点，因接触器线圈得电而吸合，使接触器的线圈通过其本身的触点继续得电，电动机M继续工作。这种利用接触器的辅助触点，与启动按钮常开触点并联形成的控制电路，通常称为自锁控制电路。

   (3)保护。

    ①过载保护。在控制电路中，将热继电器FR的常闭辅助触点，串联在接触器KM的线圈控制回路中。当电机过载，电流增大时，热继电器FR内的热感受元件受热后，会使双金属片弯曲加重，并最终将自身的常闭辅助触点断开，从而断开接触器KM的线圈供电回路，接触器失电复位，电机被保护断电停车。

    ②断路器的保护作用。主电路中的给电机供电的断路器QF，也可对电机实现短路等保护作用。

    ③控制电路中的保护。因为在控制电路回路中，其电源处的A、C相电均设计有熔断器(FU1和FU2)，当控制电路出现短路、过载等现象时，熔断器被熔断，控制电路缺相，接触器会因KM线圈电压降低失电复位、电机M被保护停车。

   (4)停车。电机运行后，如果需要停车，可按下停车按钮SB2，SB2常闭触点断开，使接触器线圈的控制回路开路，接触器线圈失电复位，电机M停车。

   (5)电机的工作状态指示。

    ①电机工作指示。当接触器KM线圈得电吸合时，其常开触点动作吸合，指示灯HL1因电路接通点亮，表示电机工作。

    ②电机过载指示。当电机M过载，热继电器动作，使串联在接触器线圈回路的热继电器FR的常闭触点断开，接触器KM线圈失电复位的同时，热继电器FR的常开触点接通了指示灯HL2的电路，HL2灯亮，表示电机过载。
