时间继电器的电气符号、线圈和触点的类型

    1．时间继电器的电气符号

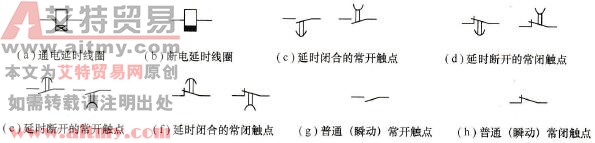

    时间继电器的电气符号图如图1-18所示。

    图1-18    时间继电器的电气符号图

    2．时间继电器线圈和触点的类型

   (1)通电延时线圈(见图1-18(a))。线圈通电后，开始进行延时的时间继电器。

   (2)断电延时线圈(见图1-18(b))。线圈断电后，开始进行延时的时间继电器。

   (3)延时闭合的常开触点(见图1-18 (c))。线圈得电，开始定时，时间到，触点动作（闭合）；线圈失电，触点复位（断开）。

   (4)延时断开的常闭触点(见图1-18 (d))。线圈得电，开始定时，时间到，触点动作（断开）；线圈失电，触点复位（闭合）。

   (5)延时断开的常开触点(见图1-18(e))。线圈得电，触点闭合；线圈失电，进行定时，时间到，复位（断开）。

   (6)延时闭合的常闭触点(见图1-18 (f))。线圈得电，触点断开；线圈失电，进行定时，时间到，触点复位（闭合）。

   (7)普通（瞬动型）常开、常闭触点(见图1-18(g)、(h))。线圈得电，触点动作（常开触点闭合，常闭触点断开），线圈失电，触点复位。

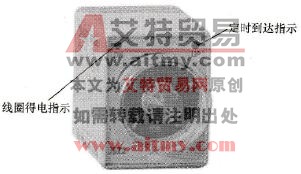

    图1-19所示的是电子式时间继电器外形图。

    图1-19    电子式时间继电器外形图
