熔断器的反时限特性及电器符号

    1．熔断器的反时限特性

    熔断器的反时限特性也称为安一秒特性，是熔断器的保护特性，主要指熔断器的电流值与熔断时间的关系，特性曲线如图1-9(a)所示。从图中的曲线可知，当流过熔体的电流值小于其额定值IN时，熔断器熔体的熔断时间在纵坐标上是无穷的，不会熔断；当流过熔体的电流值I1大于IN时，其熔断的时间为t1(见图1-9(b))；如果熔断器的工作电流值比I1还大，为I2时，由图1-9(b)可知，此时熔断器熔体被熔断所用的时间为t2，就比I1电流所用的时间t1还要小，即流过熔断器熔体的电流，超出其额定值越大，熔断器熔体被熔断的时间就越快。

    2．熔断器的电器符号

    熔断器的电气符号如图1-10所示。

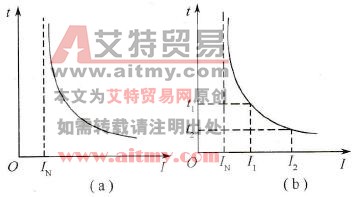

    图1-9    一般熔断器的安-秒特性曲线

    图1-10    熔断器的电气符号
