如何实现焊条电弧焊的封闭焊接成形

    焊条电弧封闭焊是在焊接处周围用铜板围起来，使用焊条电弧焊进行焊接的一种方法。焊接母材用气体切割或用锯锯开，仍旧用I形坡口，坡口面不加工，采用夹具将两母材夹紧，不用定位且变形小。可使用大的焊接电流和大直径的焊条，一般平焊效率比较高，焊接过程中不必除去焊渣，且周围有冷却铜板冷却，可连续施焊。

    例如，钢轨封闭焊时，在两钢轨端面间留约17mm的间隙，周围用与钢轨外形相配合的冷却铜块围住，如图6-34所示。

    图6-34    钢轨的封闭焊

   1-钢轨；2-水冷铜垫板；3-焊条；4-冷却水管；5-底部铜垫板；6-引板

    钢轨底部的焊接和一般的焊接相同，但从腹部到顶部为强制成形电弧焊，焊接过程中，不必清渣，可以连续焊接。焊接时，先安装底部铜垫板，焊完底部后，再将腹部以上的部分装上水冷铜块，进行腹部到顶部的焊接，然后取下水冷铜块，完成底部表面层的焊接。焊接完成后迅速切除不需要的部分，立即送入热处理炉进行(680±30)℃保温10min的后热处理，随炉冷却至300℃。最后用砂轮打磨掉钢轨底部和顶部的焊缝堆高，使之平滑。

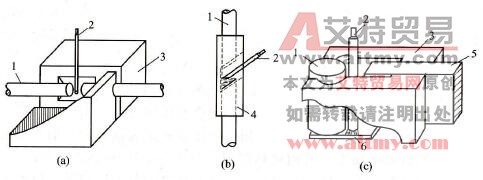

    圆钢封闭焊、圆钢与扁钢的封闭焊接如图6-35所示。其中圆钢的现场焊接，一般都采用立焊的方法，如图6-35 (b)所示，这时两圆钢的对接角度成45°，最有利于焊接。圆钢与扁钢的组合部件多采用锻造的方法制造，而用焊接构件效率更高，采用图6-35(c)的封闭焊比普通焊条电弧焊还要少用一半的时间。

    图6-35    圆钢的封闭焊接

   1-圆钢；2-焊条；3-铜块；4-铜垫板；5-扁钢；6-底部垫板
