普通示波器的结构

    示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等。

    普通示波器有五个基本组成部分：显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路。

   1)显示电路

    显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器的一个重要组成部分。示波管由电子枪、偏转系统和荧光屏3个部分组成，示波管的内部结构如图2-6所示。

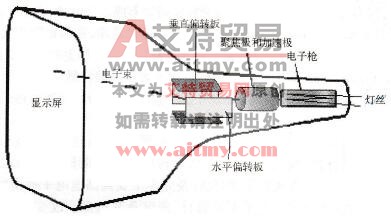

    图2-6    示波管的内部结构

   (1)电子枪

    电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。除灯丝外，其余电极的结构都为金属圆筒，且它们的轴心都保持在同一轴线上。阴极被加热后，可沿轴向发射电子；控制极相对阴极来说是负电位，改变电位可以改变通过控制极小孔的电子数目，也就是控制荧光屏上光点的亮度。为了提高屏上光点亮度，又不降低对电子束偏转的灵敏度，在现代示波管中，在偏转系统和荧光屏之间还加上了一个后加速电极A3。

    在第一阳极上加有约几百伏的正电压（相对阴极而言）。在第二阳极上加有一个比第一阳极更高的正电压。穿过控制极小孔的电子束，在第一阳极和第二阳极高电位的作用下加速，并向荧光屏方向做高速运动。由于电荷的同性相斥，电子束会逐渐散开。通过第一阳极、第二阳极之间电场的聚焦作用，使电子重新聚集起来并交汇于一点。适当控制第一阳极和第二阳极之间电位差的大小，便能使焦点刚好落在荧光屏上，从而显现一个光亮细小的圆点。改变第一阳极和第二阳极之间的电位差，可起到调节光点聚焦的作用，这就是示波器的“聚焦”和“辅助聚焦”调节的原理。第三阳极是在示波管锥体内部涂上一层石墨而形成的，其上通常加有很高的电压。它有以下三个作用：

    ①使穿过偏转系统以后的电子进一步加速，使电子有足够的能量去轰击荧光屏，以获得足够的亮度；

    ②石墨层涂在整个锥体上，能起到屏蔽作用；

    ③电子束轰击荧光屏会产生二次电子，处于高电位的A3可吸收这些电子。

   (2)偏转系统

    示波管的偏转系统大都是静电偏转式，它由两对相互垂直的平行金属板组成，分别叫做水平偏转板和垂直偏转板，分别用于控制电子束在水平方向和垂直方向的运动。当电子在偏转板之间运动时，如果偏转板上没有加电压，偏转板之间无电场，离开第二阳极后进入偏转系统的电子将沿轴向运动，射向屏幕的中心；如果偏转板上有电压，偏转板之间则有电场，进入偏转系统的电子会在偏转电场的作用下射向荧光屏的指定位置。

    如果两块偏转板互相平行，并且它们的电位差等于零，那么通过偏转板空间的，具有一定速度v的电子束就会沿着原方向（设为轴线方向）运动，并打在荧光屏的坐标原点上；如果两块垂直偏转板之间存在着恒定的电位差，则偏转板间就形成一个电场，这个电场与电子的运动方向相垂直，于是电子就朝着电位比较高的偏转板偏转。这样，在两偏转板之间的空间，电子就沿着抛物线在这一点上做切线运动。最后电子将降落在荧光屏上的A点，这个A点距离荧光屏原点(0)有一段距离，这段距离叫做偏转量，用y表示。偏转量y与偏转板上所加的电压Vy成正比。同理，若在两块水平偏转板上加有直流电压时，也会发生类似情况，只是光点在水平方向上偏转。

   (3)荧光屏

    荧光屏位于示波管的终端，它的作用是将偏转后的电子束显示出来，以便观察。在示波器的荧光屏内壁涂有一层发光物质，因而在荧光屏上受到高速电子冲击的地点就会显现出荧光。此时光点的亮度决定于电子束的数目、密度及其速度。改变控制极的电压，电子束中电子的数目将随之改变，光点亮度也就改变。在使用示波器时，不宜让很亮的光点固定出现在示波管荧光屏的一个位置上，否则该点的荧光物质将因长期受电子冲击而烧坏，从而失去发光能力。

    涂有不同荧光物质的荧光屏，在受电子冲击时将显示出不同的颜色和有不同的余辉时间，通常供观察一般信号波形用的是发绿光的，属中余辉示波管；供观察非周期性及低频信号用的是发橙黄色光的，属长余辉示波管；在供照相用的示波器中，一般都采用的是发蓝色光的短余辉示波管。

   2)垂直（y轴）放大电路

    由于示波管的偏转灵敏度甚低，如常用的13 SJ38J型示波管，其垂直偏转灵敏度为0. 86mm/V（约12V电压产生1cm的偏转量），所以一般的被测信号电压都要先经过垂直放大电路的放大，再加到示波管的垂直偏转板上，以得到垂直方向上的适当大小的图形。

   3)水平（x轴）放大电路

    由于示波管水平方向的偏转灵敏度也很低，所以接入示波管水平偏转板的电压（锯齿波电压或其他电压）也要先经过水平放大电路放大后，再加到示波管的水平偏转板上，以得到水平方向上的适当大小的图形。

   4)扫描与同步电路

    扫描电路会产生一个锯齿波电压。该锯齿波电压的频率能在一定的范围内连续可调。锯齿波电压的作用是使示波管阴极发出的电子束在荧光屏上形成周期性的、与时间成正比的水平位移，即形成时间基线，只有这样才能把加在垂直方向的被测信号按时间变化的波形展现在荧光屏上。

   5)电源供给电路

    电源供给电路供给垂直与水平放大电路、扫描与同步电路，以及示波管所需的负高压、灯丝电压等。

    采用示波器测量时，通常将被测信号电压加到示波器的y轴输入端，然后经垂直放大电路加到示波管的垂直偏转板上。而示波管的水平偏转电压通常都采用的是锯齿波电压（用于观察波形时），但有时也采用其他的外加电压（用于测量频率、相位差等时），因此，在水平放大电路输入端有一个水平信号选择开关，以便按照需要选用示波器内部的锯齿波电压，或选用外加在x轴输入端上的其他电压来作为水平偏转电压。

    为了使荧光屏上显示的图形保持稳定，要求锯齿波电压信号的频率和被测信号的频率保持同步。这不仅要求锯齿波电压的频率能连续调节，而且还要在产生锯齿波的电路上输入一个同步信号。对于只能产生连续扫描（产生周而复始、连续不断的锯齿波）一种状态的简易示波器（如国产SB10型等示波器）而言，需要在其扫描电路上输入一个与被观察信号频率相关的同步信号，以牵制锯齿波的振荡频率；对于具有等待扫描功能（平时不产生锯齿波，当被测信号来到时才产生一个锯齿波，进行一次扫描）的示波器（如国产ST-16型示波器、SR-8型双踪示波器等）而言，需要在其扫描电路上输入一个与被测信号相关的触发信号，使扫描过程与被测信号密切配合。为了适应各种需要，同步（或触发）信号可通过同步（或触发）信号选择开关来选择，其来源通常有以下3个：

    ①从垂直放大电路引来被测信号作为同步（或触发）信号，称此信号为“内同步”（或“内触发”）信号；

    ②引入某种相关的外加信号为同步（或触发）信号，称此信号为“外同步”（或“外触发”）信号，该信号加在外同步（或外触发）输入端；

    ③有些示波器的同步信号选择开关还有一挡为“电源同步”，是将220V，50Hz电源电压通过变压器次级降压后作为同步信号使用的。
