逆阻断型GCT晶闸管的特性

    逆阻断型GCT相当于把逆导通GCT和二极管串联使用。但由于GCT和二极管是制作在同一个N基片上，故GCT导通电压损耗和关断能力之间的依赖关系减小。使得GCT可做到尽可能地让导通压降小，同时又可使关断能力提高。图3-23表示6 kV逆阻断型GCT的典型导通关断波形。新研制的GCT单个元件在3 kV时关断电流能力为5 kA。表3-5所示为GCT的最新产品6.5 kV/4 kA和6.5 kV/1 kA的主要技术数据。

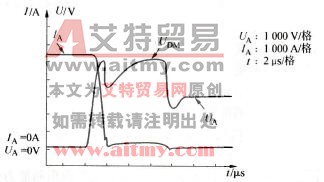

    图3-23    GCT的通断过程

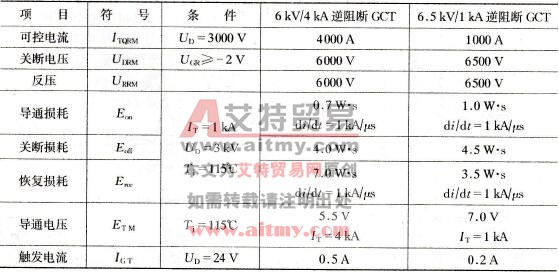

    表3-5    6.5 kV/1 kA GCT的主要技术数据

   GCT元件主要用于高压电流型变频器，图3-24为其主回路电路构成图。由图可见，GCT变频器的最大优点是无需浪涌电路，且总损耗比一般电压型GTO变频器减少25%，而开关时间只有GTO的1/10，使性能大大提高。

    图3-24    电流型变频器的主回路
