同步电动机的结构和工作原理

    同步电动机是以其转速n和供电电源频率f之间保持严格的同步关系而命名的，即只要供电电源的频率f不变，则同步电动机的转速就恒定为常值，而与负载大小无关。过去，由于变频技术的限制，只有一些大功率又无调速要求的生产机械，例如，空压机、鼓风机等优先选用同步电动机拖动一现在由于电力电子技术的迅速发展，大功率变频器的研制成功，为同步电动机传动的发展创造了物质条件，其应用前景将十分广阔。

    同步电动机也是由定子和转子组成的．其定子和异步电动机的定了结构基本相同。当定子的三相绕组通入对称的三相电流后就会产生一个空间旋转磁场，旋转磁场的同步转速n0为

   (2-4)

式中，f为定了电源频率；pm为电动机极对数。

    同步电动机的转子按其磁极形状可以分为隐极式和凸极式两种结构，如图2-6所示。凸极式转子有明显的磁极，气隙不均匀，造成直轴磁阻小，与此垂直的交轴磁阻大，两轴的电感不等。另外，励磁绕组也可由交流励磁发电机或整流器供电，组成无刷励磁系统，这些都是针对一般大、中型同步电动机而言。小容量同步电动机转子常用永久磁铁励磁，其磁场可视为恒定。

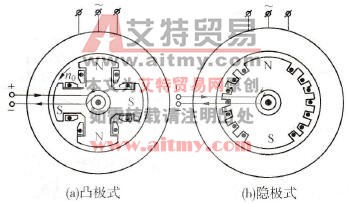

    图2-6    同步电动机的结构
