异步电动机的等效电路

    定子电路的输出侧：是定子绕组切割主磁通而得的反电动势E1。

    转子电路的输入侧：是转子等效绕组切割主磁通的感应电动势E2′。

    励磁支路：因为E1和E2′是两个匝数相同的绕组切割同一个磁通的结果，两者相等，所以，在电路中可以合而为一，成为“励磁支路”。励磁支路中的电流称为励磁电流I0。

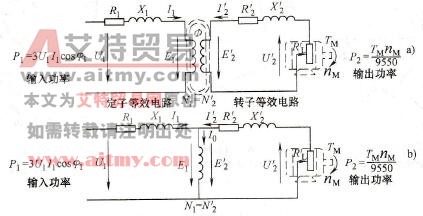

    图1    异步电动机的等效电路

   a)定、转子电路的耦合b）合并成单一的等效电路
