电力电子器件的过电流保护电路

    电力电子器件一般工作在高电压大电流电路中，为了让它们能长时间安全可靠地工作，除了要根据实际情况选择合适参数外，还必须采用一定的保护电路。电力电子器件保护电路主要有过电流保护、过电压保护和缓冲电路。

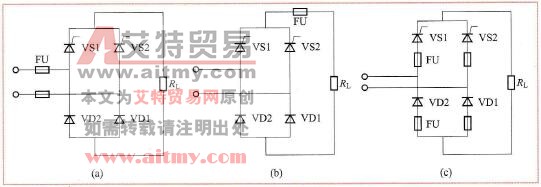

    过电流保护电路用来防止流过电力电子器件的电流过大而被烧坏。电力电子器件过电流保护一般采用熔断器，根据熔断器在电路中的连接方式不同，可分为3种：熔断器接在交流侧、熔断器接在直流侧和熔断器与电力电子器件串联。图1-32是熔断器用作品闸管过电流保护的3种连接方式。

    图1-32    熔断器用作晶闸管过电流保护的3种连接方式

   (a)接在交流圈；(b)接在直流侧；(c)与晶闸管串联
