绝缘栅双极型晶体管(IGBT)的外形、结构与图形符号

    绝缘栅双极型晶体管是一种由场效应管和三极管组合成的复合器件，简称为IGBT或IGT，它综合了三极管和MOS管的优点，故有很好的特性，因此广泛应用在各种中小功率的电力电子设备中。

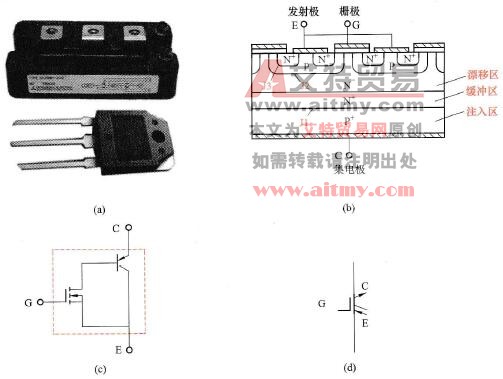

   IGBT的外形、结构及等效图和图形符号如图1-24所示。从等效图可以看出，IGBT相当于一个PNP型三极管和增强型NMOS管以图1-24 (c)所示的方式组合而成。IGBT有三个极：C极（集电极）、G极（栅极）和E极（发射极）。

    图1-24    绝缘栅双极型晶体管(IGBT)

   (a)外形；(b)结构；(c)等效图：(d)图形符号
