门极可关断晶闸管(GTO)的检测

    (1)极性检测。由于GTO的结构与普通晶闸管相似，G、K极之间都有一个PN结，故两者的极性检测与普通晶闸管相同。检测时，万用表选择R×100挡，测量GTO各引脚之间的正、反向电阻，当出现一次阻值小时，以这次测量为准，黑表笔接的是门极G，红表笔接的是阴极K，剩下的一只引脚为阳极A。

   (2)好坏检测。GTO的好坏检测可按下面的步骤进行：

    第1步检测各引脚间的阻值。用万用表R×1kn挡检测GTO各引脚之间的正、反向电阻，正常只会出现一次阻值小。若出现两次或两次以上阻值小，可确定GTO一定损坏；若只出现一次阻值小，还不能确定GTO一定正常，需要进行触发能力和关断能力的检测。

    第2步检测触发能力和关断能力。将万用表拨至R×1Ω挡，黑表笔接GTO的A极，红表笔接K极，此时表针指示的阻值为无穷大，然后用导线瞬间将A、G极短接，让万用表的黑表笔为G极提供正向触发电压，如果表针指示的阻值马上由大变小，表明GTO被触发导通，GTO触发能力正常。然后按图1-11所示的方法将一节1.5V电池与50Ω的电阻串联，再反接在GTO的G、K极之间，给GTO的G极提供负压，如果表针指示的阻值马上由小变大（无穷大），表明GTO被关断，GTO关断能力正常。

    检测时，如果测量结果与上述不符，则为GTO损坏或性能不良。

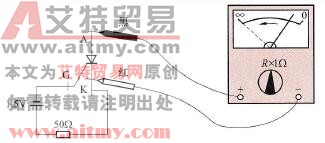

    图1-11    检测GTO的关断能力
