门极可关断晶闸管(GTO)的外形、结构与符号

    门极可关断晶闸管是晶闸管的一种派生器件，简称GTO，它除了具有普通晶闸管的触发导通功能外，还可以通过在G、K极之间加反向电压将晶闸管关断。

    门极可关断晶闸管(GTO)如图1-9所示，从图中可以看出，GTO与普通的晶闸管(SCR)结构相似，但为了实现关断功能，GTO的两个等效三极管的放大倍数比SCR的小，另外制造工艺上也有所改进。

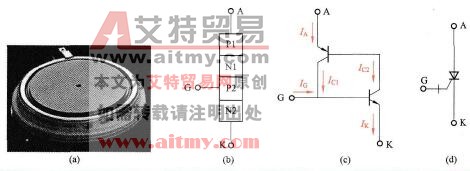

    图1-9    门极可关断晶闸管(GTO)

   (a)外形；(b)结构；(c)等效电路；(d)图形符号
