中央空调系统的电热式加湿器结构和功能

    在没有蒸汽源的场合，采用电能使水汽化的加湿设备为电加湿器。按产生蒸汽的不同的电加热元件，可分为电热式加湿器和电极式加湿器两种。

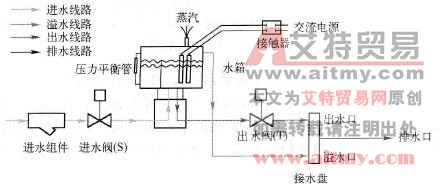

    开口式电热加湿器如图2-15所示。

    图2-15    开口式电热加湿器

    在水槽内置入管状电热元件，通电将水加热成蒸汽。补水方法有自力式和电动式两种。

    自力式是用浮球阀维持水位稳定在某一水平，该方式结构简单，但一旦阀门关闭不严，水可能溢出水槽，因此可靠性差。可设置溢水口，水过量时，通过溢水口排放到排水管。

    电动式是在水槽外旁侧接上一个连接补水罐，其中设置水位高限和低限的水位敏感元件与液位继电器，控制补水管上电磁阀的启闭，增强了运行可靠性。

    电热式加湿器的特点与干蒸汽加湿器相同，但耗电量较大。

    电加热器（电热式和电极式）所需的功率P (kW)按下式计算：

   P=W(hq-Ctw)K

    式中W-产生的蒸汽量( kg/s)；

   hq-蒸汽的比焓（kJ/kg）；

   tw-进水温度(℃)；

   C-进水的比热容[kJ/(kg·K)）；

   K-考虑电加热元件结垢影响的安全系数（采用蒸馏水时，K=1.05；采用低硬度的水时，K=1.10；采用较高硬度的水时，K=1.20）。
