怎样采用示波器检测中频变压器的好坏

    采用示波器配合信号发生器，可以很方便地测量中频变压器（简称中频变压器），可以确定中频变压器是否失效。

    1．测量方法

    按图4-33连接好仪器及待测中频变压器，当被测中频变压器的谐振频率fo与测试信号频率不一致时，示波器上显示的波形幅度较大。

    调整信号发生器输出信号的频率，当被测中频变压器的fo与测试信号频率相同时，显示的波形幅度降至最低。只要被测中频变压器的fo在信号发生器输出的频率范围之内，总可以找到示波器显示的波形幅度最低的一点，此时信号发生器指示的频率即为被测中频变压器的谐振频率。如果始终找不到被测中频变压器的谐振点，则该中频变压器有可能损坏。

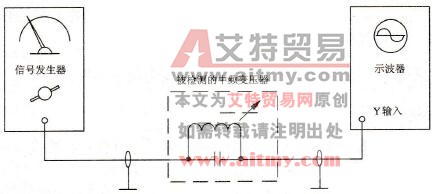

    图4-33    测量和调整中频电压器连接电路

    2．必须注意的问题

   (1)采用上述方法测试中频变压器，要求所用示波器的带宽应满足测试要求，测试结果的准确度取决于信号发生器的频率误差。

   (2)如果被测中频变压器无内附电容器，测试时应按要求配接相同容量的谐振电容器，为求测试准确，最好将原机所配的谐振电容器拆下与被测中频电压器一起配合测试。
