全熔透H形钢钢梁制作和焊接顺序是怎样的

    设计有要求的全熔透钢梁，一般均为大型钢梁。

    以鞍钢某厂厂房改造大型屋面梁为例，设计为焊接H形钢HA800×350×25×18，长度为16. 8m，上、下翼缘与腹板之间的T形角焊缝要求焊透，为便于清根故开成V形坡口，见图1。焊接顺序如图2所示。

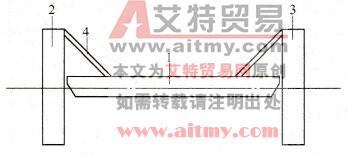

    图1   屋面梁卧装示意图

   1-屋面梁腹板；2-上翼缘板；3-下翼缘板；4-拉铁

    图2   大型H形钢焊接顺序

   1)先焊下弦坡口面角焊缝：焊二层①、②。第一层焊速稍快些，防止烧穿。

   2)再焊上弦坡口面角焊缝：焊二层③、④。

   3)从胎架吊到指定场地，背面用碳弧气刨清根，清根深4～5mm。

   4)再焊下弦清完根的焊缝：焊二层⑤、⑥封面完。

   5)再焊下弦坡口面焊缝：⑦封面完。

    6)再焊上弦清完根的焊缝：焊二层⑧、⑨封面完。

   7)最后焊上弦坡口面焊缝：封面一层⑩。
