怎样采用示波器测量光电耦合器脉冲上升和下降时间

    1．检测电路

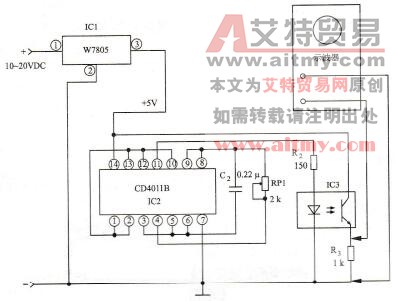

    图4-31所示是用示波器测量光电耦合器脉冲上升和下降时间的电路，电路中的IC1输出的5V稳定的直流电压供测试电路作工作电源。测量用的方波信号，由一块2输入四与非门集成电路IC1 (CC4011B)与阻容元件RP1、C4组成的环形振荡器产生的。产生的波形完全满足实际测量的要求。IC3即为被测量的光电耦合器，示波器连接在负载电阻器R3两端。R2为输入限流电阻器。

    图4-31    用示波器测量光电耦合器脉冲上升和下降时间电路

    2．检测方法

    测量时，接通电源以后，通过调整RP1可调电阻器的值，通过观察示波器上的波形，即可测出光电耦合器的脉冲上升时间Tr及脉冲下降时间Tf，如图4-32所示。

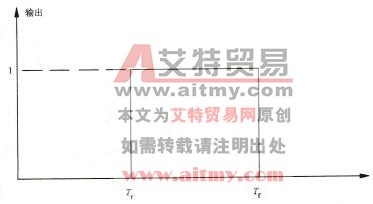

    图4-32    脉冲上升和下降时间波形示意图
