怎样采用示波器调整影碟机的霍尔元件增益平衡

    1．示波器的设置

    如图4-46所示，将示波器工作状态调整为：CH-1和CH-2接主轴电动机驱动块的输出引线，GND接地，输入置为2V挡，输入选择DC状态，扫描置为5μs。

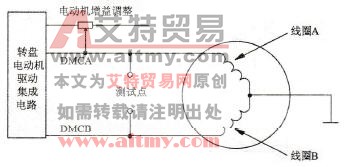

    图4-46    霍尔元件增益调整电路连接图

    2．调整方法

    开启电源，放入碟片进行播放。观察示波器上A、B两绕组的驱动信号波形，调节电机增益电位器，使两波形电平完全相等即可。
